Кои се петте клучни метрики за оценување на трансформаторот?

Пет клучни метрики заЕвалуација на трансформаторотКвалитетот, заснован на меѓународните стандарди (IEC 60076) и индустриските инженерски практики, првенствено се фокусира на ефикасноста на перформансите на трансформаторот, сигурноста на безбедноста и оперативната стабилност. Подолу е систематско објаснување на петте основни метрики:

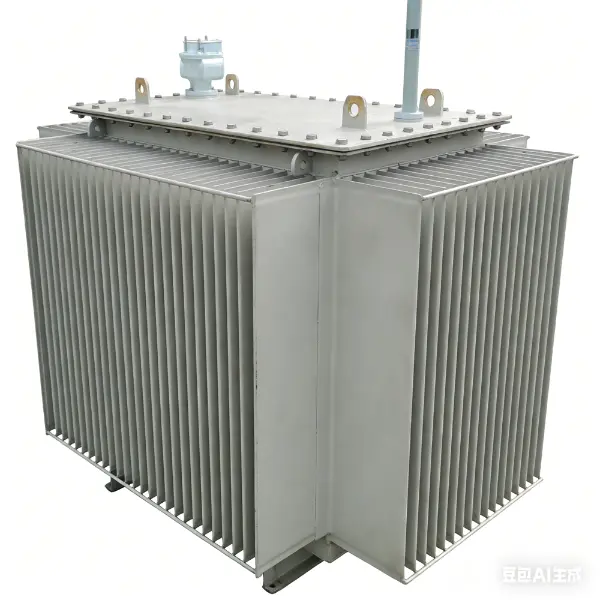

1. Номинален капацитет

Се однесува на привидната моќност што трансформаторот може континуирано да ја испорачува во подолги периоди под номинален напон, номинална фреквенција и специфицирани услови за ладење, измерени во kVA или MVA.

Функција: Ја одредува носивоста на трансформаторот и служи како примарна основа за избор.

Принцип на избор: Врз основа на вкупната моќност на оптоварување (со оглед на факторот на моќност и истовремениот фактор), со маргина од 15%-25% резервирана за да се избегне преоптоварување и загревање („мал коњ што влече голема количка“) или отпад во неактивен загуба („голем коњ влече мала количка“).

Инженерска примена: Трансформаторите од 35 kV обично се движат од 1 до 40 MVA, додека фотоволтаичните станици вообичаено користат единици од 400 до 1000 kVA.

Примери за параметри на производот: 35kV трансформаторот на Deyan Electric има номинален капацитет од 160 kVA; Трансформаторот од сув тип на Xiangtong Electric е оценет на 400 kVA.

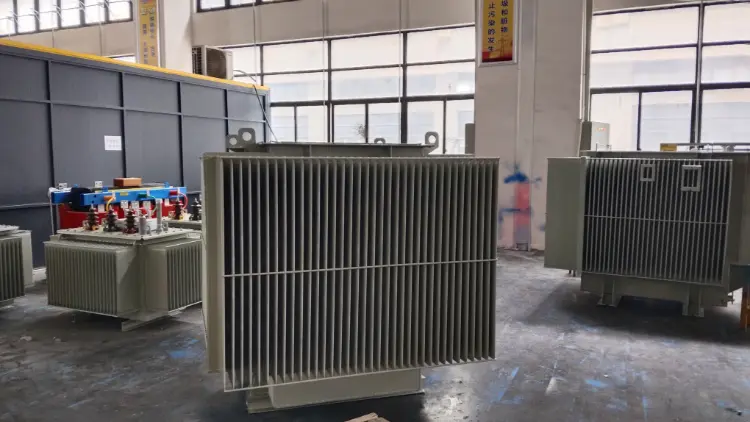

2. Загуба без оптоварување

Исто така познат како загуба на железо, ова се однесува на загубата на активната моќност кога секундарната страна на трансформаторот е отворена, а примарната страна е подложена на номинален напон. Тој првенствено се состои од хистереза ​​на јадрото и загуби на вртложни струи.

Фактори кои влијаат: Основен материјал (на пример, ладно валани лимови од силиконски челик ориентирани кон зрно), процес на ламинирање, дизајн на густина на магнетен флукс.

Значење на енергетска ефикасност: Основна метрика за проценка на енергетската ефикасност на трансформаторот. Производите со ултра премиум ефикасност имаат загуби без оптоварување ≤ 0,6 W/kg.

Типични вредности: Трансформатор потопен во масло од 160 kVA има загуби без оптоварување околу 280 W; моделите со висока ефикасност може да паднат под 200W.

3. Загуба на оптоварување

Исто така познат како загуба на бакар, ова се однесува на загубата на активната моќност генерирана од отпорот на намотување под номинална струја, пропорционална на квадратот на струјата на оптоварување.

Фактори кои влијаат:

Материјалот на проводникот (бакарот го надминува алуминиумот), површината на пресекот и процесот на поврзување.

Вредност за проценка:

Директно влијае на оперативните трошоци; помалите загуби даваат подобра долгорочна енергетска ефикасност.

Типични вредности:

Трансформаторот од 160 kVA има загуби на оптоварување околу 2820 W, додека моделите со висока ефикасност може да се контролираат под 2500 W.

Пример за параметар на производот: Губењето на оптоварувањето на Deyan Electric трансформаторот е 2820W

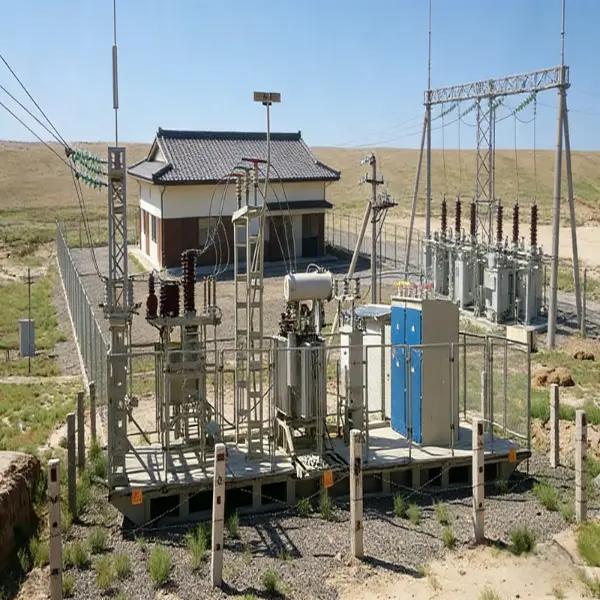

4. Импеданса на краток спој (%)

Се однесува на процентот на номинален напон потребен за примена на номинална струја на примарната страна кога секундарната страна е краток спој, што ја одразува големината на внатрешниот отпор на трансформаторот.

Функции:

Ја ограничува струјата на куса врска (поголемата импеданса ја намалува струјата на куса врска);

Влијае на брзината на регулација на напонот (поголемата импеданса предизвикува поголем пад на напонот при флуктуации на оптоварувањето).

Типичен опсег:

Дистрибутивни трансформатори: 4%–6% (стабилност на балансирање и пад на напон);

Индустриски тешки (на пример, лачни печки): 8%–15%;

Кога повеќе единици работат паралелно, отстапувањето на импедансата мора да биде ≤±0,5%.

Примери на производи:

Huarui Electric: 4,5% импеданса напон

Xiangtong Electric: 4,0% импеданса напон

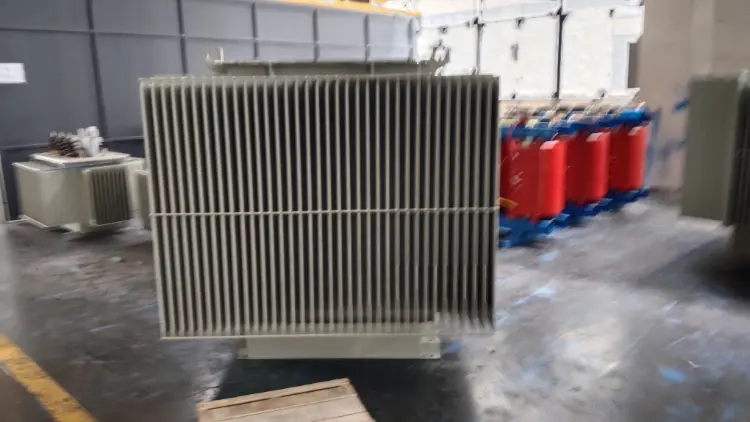

5. Изведба на изолација

Ја покрива цврстината на изолацијата и статусот на стареење помеѓу намотките и помеѓу намотките и земјата, формирајќи ја основата за безбедно работење.

Основни ставки за тестирање:

Отпор на изолација: мерено со мегометар, ја одразува сувоста на изолацијата и степенот на стареење;

Издржлив напон со фреквенција на напојување: Издржува одреден напон (на пр., 75 kV за намотки од 35 kV) 1 минута без дефект;

Делумно празнење (ПД): ≤3pC е оптимално; надминувањето на овој праг укажува на деградација на изолацијата;

Класа на изолација: Класа A (105°C), Класа F (155°C), Класа H (180°C), определување на границите за пораст на температурата.

Стандардна основа: И GB/T 6451 и IEC 60076 задолжително ги специфицираат границите на напонот и делумното празнење на изолацијата.

Параметар на производот Пример: Трансформаторите произведени од Jinghengjin имаат ниво на изолација LI200AC85; Класата на изолација на Jinyu Electric е H.

Дополнителни белешки: Други критични помошни индикатори

Иако не се меѓу „Петте основни параметри“, тие остануваат суштински во инженерската пракса:

Зголемување на температурата: Зголемување на температурата на горното масло ≤60K, пораст на температурата на намотување ≤65K (IEC 60076-2);

Група за поврзување‌: Dyn11 е мејнстрим за дистрибуција, потиснувајќи го третохармоничното изобличување и обезбедувајќи стабилна работа при трифазни неизбалансирани оптоварувања;

Метод на ладење‌: Природното ладење потопено во масло (ONAN) и воздушното ладење со сув тип (AN) влијаат на ефикасноста на дисипација на топлина и применливоста на животната средина;
