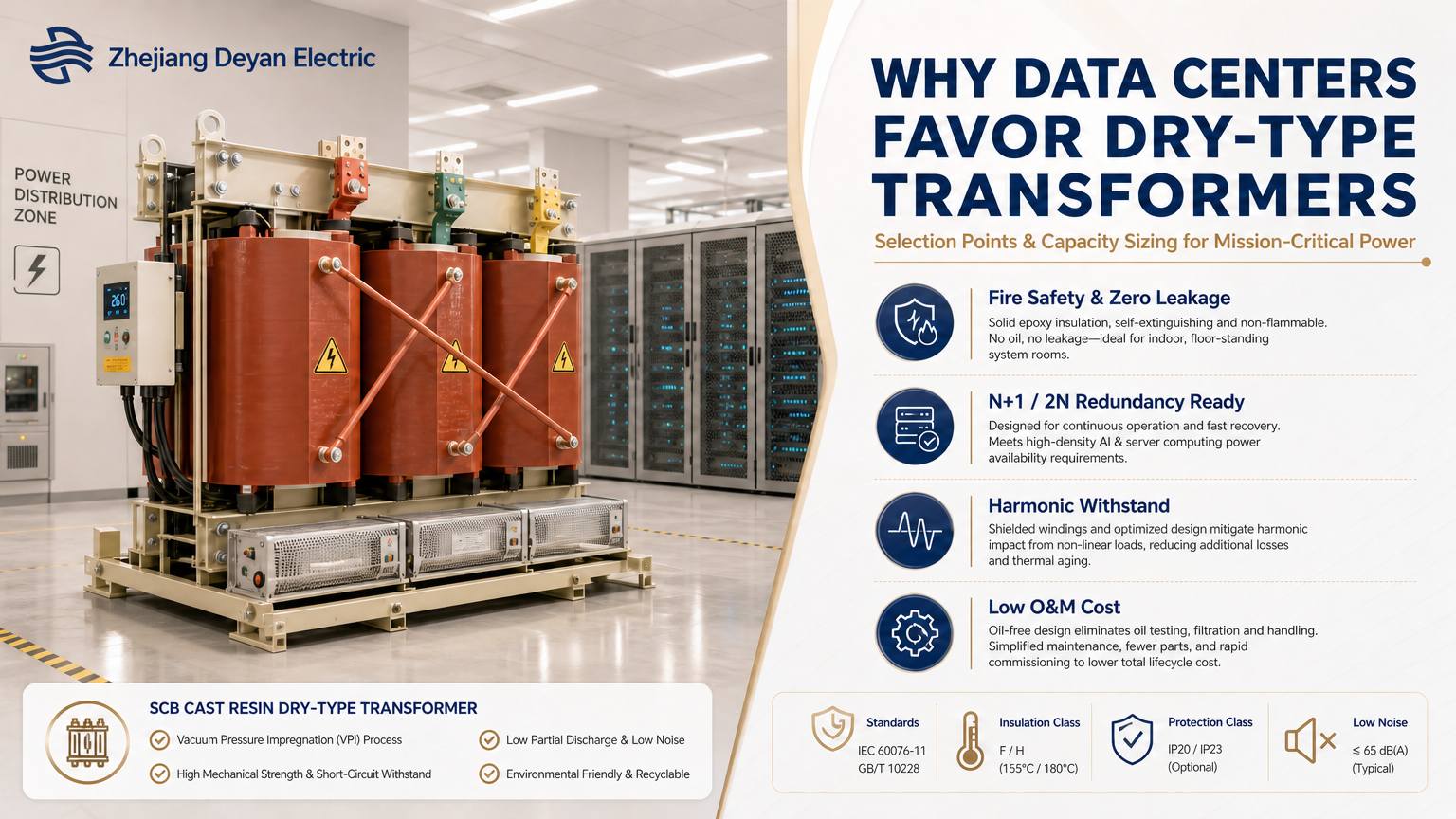

Зошто центрите за податоци ги фаворизираат трансформаторите од сув тип?

Точки за избор и проценка на капацитетот

Центрите за податоци избираат трансформатори од сув тип не затоа што сувите типови се поевтини, туку затоа што трансформаторите потопени во масло едноставно не можат да се инсталираат во повеќето центри за податоци - и тие никогаш нема да поминат пожарна инспекција. Трансформаторите од сув тип не содржат запалива изолациона течност и не носат ризик од истекување, така што тие можат да се постават директно во просторијата за дистрибуција на подот или дури и до просторијата за опрема. Вистинската тешкотија не е „сув тип или тип на масло“, туку како да се пресмета капацитетот, колкава маргина за зголемување на температурата да се дозволи, како да се справиме со хармониците и како трансформаторот и разводната опрема треба да работат заедно.

Три тешки ограничувања, сите инженерски услови наместо преференции

1. Превенција од пожари и инспекција на пожари

Типот потопен во масло содржи запалива изолациона течност внатре; дефект може да предизвика исфрлање на маслото и пожар, и обично бара посебна просторија за трансформатор, огнени ѕидови, јама за складирање масло или одводни објекти за масло и мора да ги задоволува растојанијата за одвојување на пожарот. Трансформаторите од сув тип користат цврста изолација - леење со епоксидна смола или импрегнација со вакуум притисок (VPI) - не содржат запалива течност, имаат значително помало оптоварување на оган и може да се инсталираат блиску до центарот за оптоварување.

2. Позиција на инсталација и транспорт

Основните оптоварувања на центарот за податоци се горе, внатре во просторијата за опрема. Единиците потопени во масло се ограничени поради тежината на маслото, капацитетите за складирање на нафта и условите за подигнување, што го прави многу тешко да се подредат на кат; Единиците од сув тип се полесни и можат да се преместуваат во зграда во делови, за да можат да се постават директно во просторијата за дистрибуција.

3. Трошоци за O&M

Единиците потопени во масло бараат редовна анализа на растворениот гас и проверка на нивото и истекувањето на маслото; Единиците од сув тип се во суштина без одржување поврзано со масло и треба само да се внимава на контролата на температурата, вентилаторите и чистотата.

Три главни точки на примена на трансформатори од сув тип во центрите за податоци

Трансформаторите од сув тип главно се применуваат во три сценарија во центрите за податоци:

• Главното спуштање на влезната страна на среден напон:Носење на целото оптоварување на локацијата, со најголем капацитет, обично конфигурирано како 2N или N+1.
• УПС предниот дел и дистрибуцијата на подот:Мал капацитет по единица, но голема количина, што бара стабилна работа и компактна инсталација.
• Монтажни лизгалки и модуларни центри за податоци:Надворешните димензии директно ја одредуваат големината на куќиштето, така што изборот на трансформаторот мора да се синхронизира со целокупната структура.

Поделба на улоги помеѓу трансформатори од сув тип и трансформатори потопени во масло

Клучни точки за избор за трансформатори од сув тип на центарот за податоци

Изборот на трансформатор за центар за податоци не може да се заснова само на капацитетот; мора сеопфатно да се процени според нивото на оптоварување, архитектурата на вишок, работната средина и стандардите за сертификација.

Вишок на оптоварување и архитектура N+1 / 2N

Главната архитектура за напојување за центрите за податоци е N+1 или 2N вишок. Трансформаторот не може да биде димензиониран директно наспроти целото оптоварување на серверот; технолошкиот вишок мора секогаш да биде резервиран. На пример: ако вкупното ИТ оптоварување бара 2000 kVA и се усвои архитектура N+1, ќе се конфигурираат три трансформатори од 1000 kVA, така што ако некој не успее, преостанатите два можат да го носат целото оптоварување и да продолжат да работат без прекин.

Тип на изолација: Трансформаторите од епоксиден лиен сув тип се првиот избор

Речиси сите центри за податоци користат трансформатори од сув тип на епоксидна лиена. Намотките се запечатени во епоксидна смола, што ги прави отпорни на влага, отпорни на контаминација и отпорни на удари од краток спој. Во споредба со сувите трансформатори од отворен тип, тие се поотпорни на пречки во околината и се добро прилагодени за монтажни сценарија за лизгање.

Параметри на напонот за зголемување на температурата и импедансата

• Класа на пораст на температурата:Најчесто се користат класа F (155 ℃) и H класа (180 ℃); центрите за податоци претпочитаат H класа поради неговата посилна способност за преоптоварување.
• Импеданса напон:Нормално 4%-6%; вредноста на импедансата влијае на струјата на куса врска и мора да се совпадне со уредите за заштита на разводната опрема нагоре, така што ударот од краток спој не ги оштетува чувствителните ИТ оптоварувања.

Метод на ладење: AF/AN

Природното воздушно ладење одговара на нормални оптоварувања; Присилното воздушно ладење со AF може да го зголеми капацитетот за краток период (обично за 30%–50%) за да се справи со краткорочното преоптоварување предизвикано од компјутерското проширување - способност центрите за податоци високо ја ценат.

Сертификација и усогласеност

За проекти во странство, стандардите на IEC мора да бидат потврдени и да се обезбеди CE сертификат; некои региони бараат дополнителни извештаи за тестирање. Треба да се обрне внимание и на оценката за заштита од навлегување IP20/IP30 — IP30 се препорачува за куќишта со голема прашина.

Способност за хармонично издржување

Серверите и UPS системите се нелинеарни оптоварувања и генерираат значителни хармоници. За време на изборот, треба да се обрне внимание на способноста за хармонично издржување на трансформаторот; може да се изберат детерирани дизајни или производи со заштитни намотки за да се намали хармониското загревање и да се спречи ненормално зголемување на температурата и стареење на трансформаторот.

Метод за проценка на капацитет за трансформатори од сув тип на центарот за податоци

Проценката на капацитетот е основа за прелиминарните понуди на проекти и дизајнот на шемата; кога се работи со клиенти на EPC во надворешната трговија, оваа логика може да се користи за брзи пресметки.

Основна формула:
Номинален капацитет на трансформаторот (kVA) = Вкупна пресметана активна моќност (kW) ÷ Фактор на моќност ÷ Фактор на случајност

Чекори за проценка

1. Соберете ја вкупната потрошувачка на енергија на ИТ опремата + дополнителните оптоварувања на просторијата (клима, осветлување, заштита од пожар, итн.) за да се добие вкупната активна моќност.
2. Факторот на моќност на оптоварување за центрите за податоци генерално се зема како 0,9.
3. Фактор на случајност: не сите сервери работат со целосно оптоварување истовремено, генерално земено како 0,8-0,9.
4. Резервен вишок: резервирајте дополнителен вишок капацитет според архитектурата N+1/2N.
5. Размислувања за намалување: во сценарија со висока температура и висока надморска височина, трансформаторите од сув тип мора да бидат намалени, па оставете маргина во проценката на капацитетот.

Забелешка:Проценката на капацитетот е само прелиминарна референца за шемата; конечниот модел мора да биде потврден од проектантскиот институт земајќи ги предвид струјата на куса врска, хармониците и локалните електрични кодови.

Заклучок

Центрите за податоци ги претпочитаат трансформаторите од сув тип бидејќи изборот во основа се однесува на безбедноста пред се, поедноставено O&M и соодветност за префабрикувана интеграција на лизгање. Наспроти позадината на експлозијата во компјутерските проекти со вештачка интелигенција, набавките на EPC во странство повеќе не се фокусирани само на цената - дизајнот на вишок, способноста за хармонично издржување, приспособливоста кон животната средина и сертификатот IEC/CE. Проценката на капацитетот мора да ги комбинира ИТ оптоварувањето, факторот на коинциденција и архитектурата на вишок; за проектите на центрите за податоци на Блискиот Исток и Југоисточна Азија, мора да се земе предвид и намалувањето предизвикано од средини со висока температура и висока прашина.
