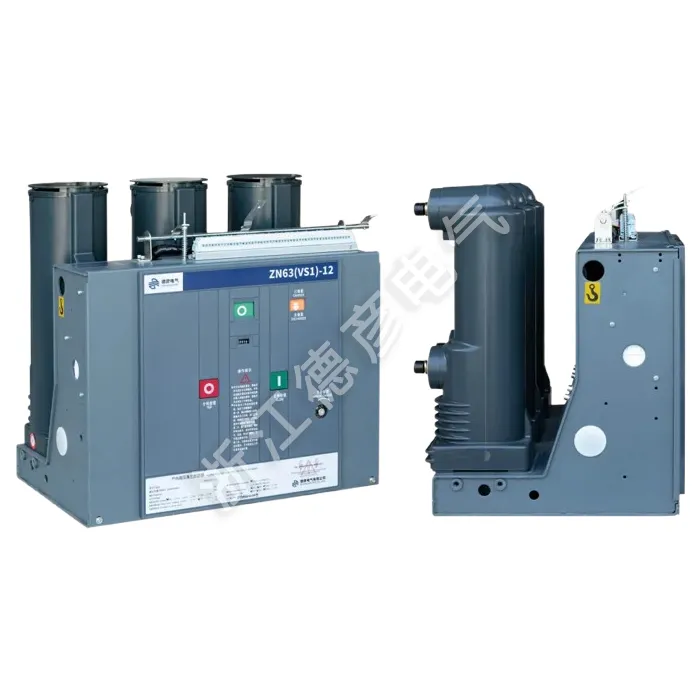

Фиксен внатрешен високонапонски вакуумски прекинувач

Deyan Electric е професионален снабдувач со богато производствено искуство во индустриски електрични апарати. Фиксен внатрешен високонапонски вакуумски прекинувач дизајниран за системи од 12 kV. Користејќи ја напредната технологија за прекин на вакуум, тој обезбедува сигурно прекин на струјата, минимално одржување и зголемена безбедност. Компактен и разновиден, тој е идеален за дистрибуција на енергија и заштита во различни индустриски и комунални апликации.

Испрати барање

Опис на производот

Фиксниот внатрешен вакуумски прекинувач е трифазен AC 50Hz, 12KV внатрешна разводна опрема. Погоден е за контрола и заштита на индустриски претпријатија, електрани, трафостаници и електрични објекти, а погоден е и за места за честа работа. Работниот механизам и телото на прекинувачот се интегрирани. Може да се дизајнира како фиксна единица за инсталација или да биде опремена со посебен механизам за активирање за да формира фиока за употреба. Главниот дел на колото на фиксниот внатрешен вакуумски прекинувач може да усвои интегрален зацврстен приклучен столб за да постигне минијатуризација, висока доверливост и без одржување на прекинувачот. Може да се опреми со преклопни ормари од типот на фиока со средно монтиран тип KYN28-12(GZS), а фиксниот тип може да се користи и во фиксни кабинети со прекинувачи XGN.

Параметар на производот ( спецификација )

Сериски број	Име		Единица	Податоци
1	Номинален напон		kV	12
2	Максимален работен напон		КВ	12
3	Номинална струја		A	630 1250	630 1250 1600 2000 година 2500 3150		1250 1600 2000 2500 3150 4000
4	Номинална струја на прекин на краток спој (номинална струја на термичка стабилност - RMS)		КА	20/25	31.5		40
5	Номинална струја на затворање на краток спој (врв)		КА	50/63	80		100
6	Оценета струја за издржување на врв (оценета струја на динамичка стабилност - врв)		КА	50/63	80		100
7	4S номинална струја за издржување на краток спој		КА	20/25	31.5		20/25
8	Оценето ниво на изолација	Издржување на работен напон (пред и после номинално кршење)/1 мин.	КВ	Терен 42 (Пауза 48)
		Издржлив напон (пред и после номинално кршење) / Врвен напон на отпорност на молскавичен импулс		Терен 75 (Пауза 85)
9	Оценето време на термичка стабилност		S	4
10	Оценета оперативна секвенца			Одделни -0.3S - Комбинирани -180S - Комбинирани
11	Механички живот		Второ	20000
12	Номинален број на прекини на струја во прекин на краток спој		Второ	50
13	Работен механизам Номинален напон на затворање (DC)		v	AC, DC 110.220
14	Работен механизам Номинален напон на отворање (DC)		v	AC, DC 110.220
15	Јаз во контакт		мм	11±1
16	Прекумерен удар (должина на компресија на контактна пружина)		мм	3,5±0,5
17	Трифазно време на отскокнување на затворање и отворање		ms	≤2
18	Време на отскокнување на контакт за време на затворањето		ms	≤2
19	Просечна брзина на исклучување		m/s	0,9~1,2
	Просечна брзина на затворање		m/s	0,5-~0,8
20	Време на отворање	При максимален работен напон	S	≤0,05
21		При минимален работен напон		≤0,08
22	Време на затворање		S	0.1
23	Отпорност на главното коло на секоја фаза		μΩ	630 ≤50		1250 ≤ 45
24	Дозволена кумулативна дебелина на абење за подвижни и неподвижни контакти		мм	3

Карактеристики и апликација на производот

Напреден вакуумски прекин

Фиксен и компактен дизајн

Висока безбедност и сигурност

Пролет оперативен механизам

Разновиден опсег на апликации

◇ Компактни секундарни трафостаници

◇ Мали индустриски и рударски претпријатија

◇ Ветерни електрани

◇ Хотели, трговски центри, деловни згради, трговски центри итн.

◇ C- Единица за прекинувач за оптоварување

◇ Единица за поврзување со кабел D-Direct

◇ Де-директно поврзување со кабел со прекинувач за заземјување

◇ F- Вчитај комбинациона единица прекинувач-осигурувач

◇ V- Единица за прекинувач со вакуум

Fixed Indoor High-Voltage Vacuum Circuit Breaker
