Кутија со висок напон за кабел (надворешна преклопна станица)

Deyan Electric е професионален индустриски снабдувач со електрична енергија со интегрирано истражување и развој, производство и сервис. Високонапонскиот кабелски разгранок (Надворешна преклопна станица) е компактна, отпорна на атмосферски влијанија надворешна прекинувачка станица за дистрибутивни мрежи од 6-35 kV. Овозможува безбедно разгранување на кабелот, поврзување и изолација преку целосно изолирани приклучоци за приклучоци, со видливи точки за исклучување и сигурно заземјување. Ова решение за заштеда на простор го поедноставува проширувањето и одржувањето на мрежата.

Испрати барање

Опис на производот

Кутијата за разгранување на високонапонски кабел (Надворешна преклопна станица) е компактна, отпорна на атмосферски влијанија надворешна прекинувачка станица за дистрибутивни мрежи од 6-35 kV е напредна главна единица за надворешни прстени изолирана со гас, која вклучува меѓународни стандардни технологии. Кутиите за разгранување на високонапонски кабли се дизајнирани за дистрибутивни мрежи од 12/24 kV, се карактеризираат со целосно запечатена изолација SF6, модуларна конструкција и работа без одржување, погодна за сурови средини. Поддржувајќи ги функциите за проширување на автоматизацијата, тој овозможува сигурна дистрибуција на енергија низ индустриските паркови, урбаните области и комерцијалните центри, истовремено олеснувајќи ја интелигенцијата на мрежата.

Параметар на производот ( спецификација )

Име на проектот			Единица	Прекинувач за оптоварување
Име на проектот			Единица	C-оптоварување преклопна единица	F-комбинирана електрична единица	V- Единица за прекинувач
Номинален напон			kv	12/24	12/24	12/24
Номинална фреквенција			Hz	50	50	50
Номинална струја			A	630	125	630
Оценета струја за пренос			A		1750
Оценето ниво на изолација	1 мин. Издржлив напон со фреквенција на напојување (фаза до земја)	наизменично, во опозиција	КВ		42/65
		Помеѓу паузите	КВ		48/79
	Молњачки импулсен напон	наизменично, во опозиција	КВ		75/125
	Молњачки импулсен напон		КВ		85/145
Номинална струја на прекин на краток спој			kV	20	315	20
Номинална струја на затворање на краток спој			КА	50	80	50
Номинална струја на затворање на краток спој (прекинувач за заземјување)			КА	50		50
Оценета струја за краткотрајно издржување		Главно коло	kA	20	20	20
Оценета струја за краткотрајно издржување		Прекинувач за заземјување	КА	20	20	20
Оценето кратко времетраење		Главно коло	S	4		4
Оценето кратко времетраење		Прекинувач за заземјување	S	4	4	4
Оценета врвна струја за издржување		Главно коло	КА	50		50
Оценета врвна струја за издржување		Прекинувач за заземјување	КА	50	50	50
Тест за внатрешен лак (тест со внатрешен лак со внатрешно согорување)			A	630	20 kA/0,5s	630
Номинална струја на прекин на затворена јамка			A	630	Ограничено со осигурувачот	630
Номинална струја на прекин на активно оптоварување			A	10	Ограничено со осигурувачот	25
Номинална струја за полнење и прекин на кабелот			Второ	5000	17.4	3000
Механички живот		Прекинувач за вчитување/исклучување	Второ	3000	5000	3000
		Прекинувач за заземјување	Второ		3000	10000
		Вакуумски прекинувач	Mpa
Притисок на гас SF6 (апсолутен притисок на 20°C)					0.035
Годишна стапка на удари од гром					≤0,025% на годишно ниво
Оценка за заштита за воздушна комора и цевка со осигурувачи					IP67
Оценка за заштита на куќиште и домување					IP4X

Карактеристики и апликација на производот

Компактен дизајн на отворено

Целосна заштита на животната средина

Напредна технологија за изолација на гас

Флексибилна модуларна конфигурација

Работење без одржување

Сајтови за апликација

◇ Компактни секундарни трафостаници

◇ Мали индустриски и рударски претпријатија

◇ Ветерни електрани

◇ Хотели, трговски центри, деловни згради, трговски центри итн.

◇ C- Единица за прекинувач за оптоварување

◇ Единица за поврзување со кабел D-Direct

◇ Де-директно поврзување со кабел со прекинувач за заземјување

◇ F- Вчитајте ја комбинацијата на прекинувач-осигурувач

◇ V- Единица за прекинувач со вакуум

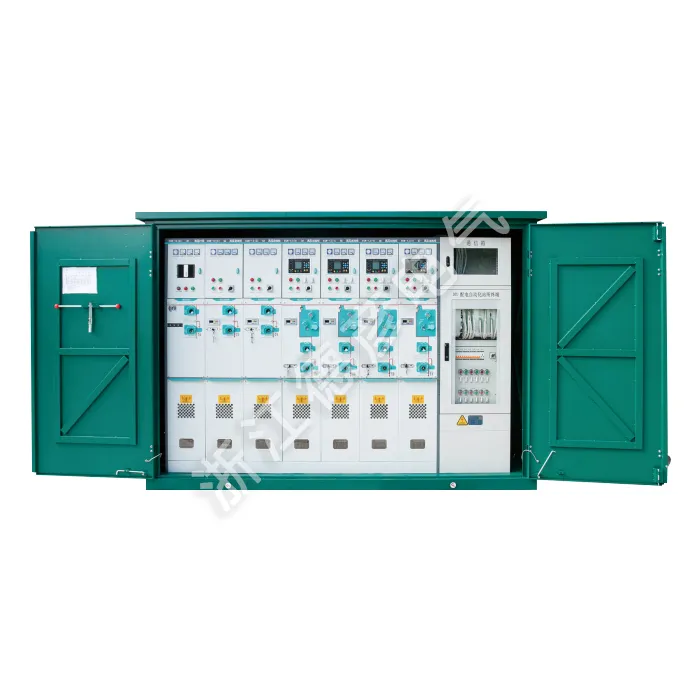

High Voltage Cable Branch Box (Outdoor Switching Station)
