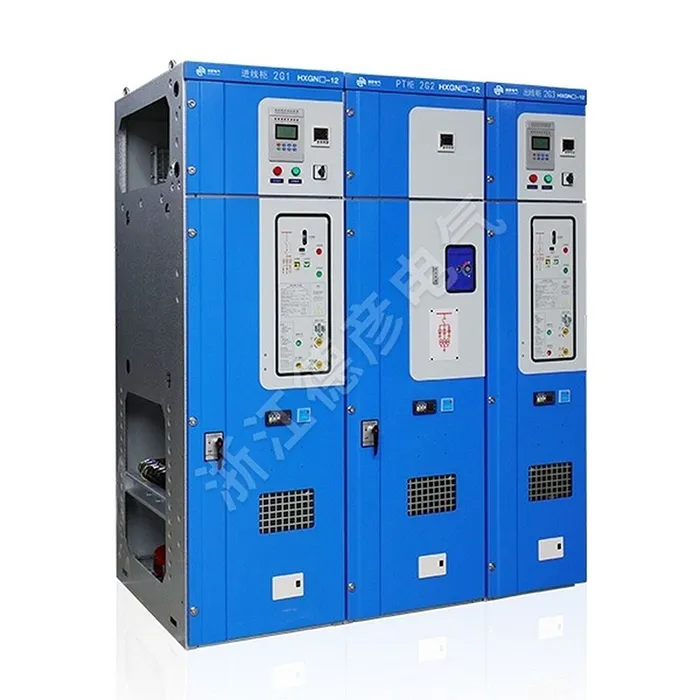

Компактен прекинувач изолиран со воздух

Deyan Electric е професионален индустриски снабдувач со електрична енергија со интегрирано истражување и развој, производство и сервис. Основната компонента за префрлување на компактната преклопна опрема изолирана со воздух обично користи високо сигурен SF6 гас или вакуумски прекинувач за прекин на оптоварувањето, кој обезбедува силни перформанси на префрлување на струјата на оптоварување и сигурен капацитет за правење краток спој. Куќиштето на компактниот прекинувач изолиран со воздух е изработен од висококвалитетни челични плочи, формирани со компјутерски контролирани (CNC) процеси, обезбедувајќи силна механичка цврстина и отпорност на корозија. Клучна карактеристика на дизајнот е неговата исклучителна компактност. Преку оптимизиран тридимензионален распоред, тој интегрира повеќе функционални прегради - вклучувајќи ја собирницата, прекинувачот, кабелот и коморите на инструментот/оперативниот механизам - во минимален просторен отпечаток. Овие прегради се одделени со цврсто заземјени метални прегради, што е критична безбедносна карактеристика што обезбедува интегритет на работа и спречува ширење на внатрешни дефекти.

Испрати барање

Опис на производот

Компактен прекинувач со изолација од воздух, развиен од нашата компанија како одговор на барањата на моќните корисници за доверливост, безбедност и компактност во електричната опрема, се карактеризира со воздушна изолација, компактен дизајн, целосна права на интелектуална сопственост и сеопфатно тестирање на типот. Погоден за електрични системи од 10kV/7,2kV во јавни згради, комерцијални станбени објекти, индустриски и рударски производствени сектори.

Параметар на производот ( спецификација )

Сериски број	Проект	Единица	Кабинет за префрлување на оптоварување	Комбиниран електричен кабинет	Кабинет за прекинувачи
01	Номинален напон	kv	12	12	12
02	Номинална фреквенција	ХЗ	50/60	50/60	50/60
03	Номинална струја	A
04	Главен автобус	A	630	630	630
05	Главен автобус на филијалата	A	630	125 (во зависност од номиналната струја на осигурувачот)	630
06	Оценето ниво на изолација	kV
07	Издржлив напон на фреквенција на напојување (фаза-фаза и фаза-за-земја)	Кв	42	42	42
08	Издржлив напон на фреквенција на напојување (помеѓу прекините)	Кв	48	48	48
09	Издржлив напон на фреквенција на напојување (контрола и помошни кола)	Кв	2	2	2
10	Молњачки импулс издржи напон (фаза-фаза и фаза-земја)	Кв	75	75	75
11	Молњачки импулс издржи напон (помеѓу портите)	Кв	85	85	85
12	Оценета струја за краткотрајна отпорност (r.m.s)	kA
13	Главно коло	kA	20/3S	-	25/2S
14	Коло за заземјување	kA	20/2S	-	25/2S
15	Оценета струја за издржување на врв (врв)	kA	50	80	63
16	Номинална струја на затворање на краток спој (врв)	kA	50
17	Номинална струја на прекин на краток спој	kA	-	31.5	25
18	Оценета струја за пренос	kA	-	1700	-
19	Номинална струја на прекин на активно оптоварување	A	630	-	-
20	Номинална струја на прекин на затворена јамка	A	630	-	630
21	Номинална струја за полнење и прекин на кабелот	A	10	-	15
22	Оценка за заштита	Второ	IP3X	IP3X	IP3X
23	Механички живот
24	Прекинувач за оптоварување		5000	5000	10000
25	Прекинувач за заземјување		2000	2000	2000

Карактеристики и апликација на производот

1. Компактен дизајн и заштеда на простор

2. Употреба на воздух како примарен изолационен медиум

3. Ефективност и економска предност

4. Засилена безбедност со робусни системи за испреплетување

5. Висока сигурност и леснотија на одржување

Сајтови за апликација

◇ Компактни секундарни трафостаници

◇ Мали индустриски и рударски претпријатија

◇ Ветерни електрани

◇ Хотели, трговски центри, деловни згради, трговски центри итн.

◇ C- Единица за прекинувач за оптоварување

◇ Единица за поврзување со кабел D-Direct

◇ Де-директно поврзување со кабел со прекинувач за заземјување

◇ F- Вчитај комбинациона единица прекинувач-осигурувач

◇ V- Единица за прекинувач со вакуум
