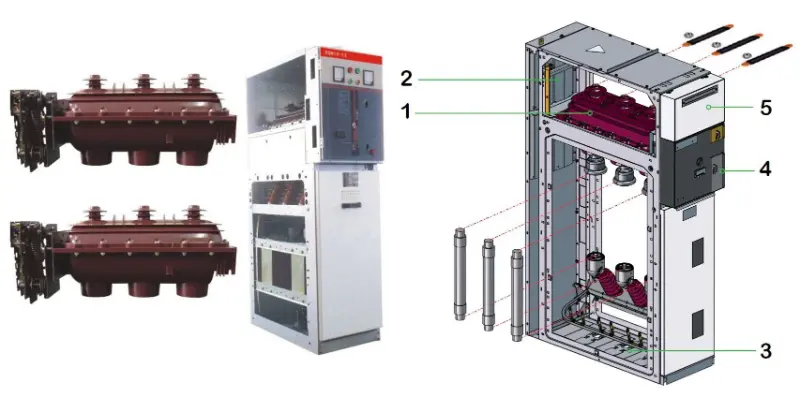

Водич за избор на разводна опрема

Во суштина, изборот на типот наразводна опремае процес на одлучување кој оди од „дефинирање на барања“ до „параметри за усогласување“. За да биде појасен процесот на селекција, го поделив на осум клучни димензии. Можете да го користите ова како листа за проверка, проверувајќи ја секоја ставка во однос на вашата вистинска ситуација.

Три основни димензии за избор на прекинувачи

Изборна димензија

Клучни размислувања

Упатство за избор

1. Ниво на напон

Определете дали е за високонапонски систем (на пр., 10 kV, како примарна страна на влезната линија/трансформаторот) или за нисконапонски систем (на пр., 380V/220V, како излезна линија/терминална дистрибуција).

Ова е најфундаменталната поделба, директно одредувајќи го нивото на изолација на опремата и внатрешните компоненти.

2. Околина за инсталација

Проценете дали е за внатрешна или надворешна инсталација и дали има посебни барања како хидроизолација (рејтинг IP), отпорност на влага, отпорност на корозија или заштита од експлозија.  Употребата на отворено бара високи оценки за заштита од навлегување (на пр., IP54 или повисоко) и куќишта од нерѓосувачки челик; влажните/корозивни средини бараат целосно затворена опрема или специјални третмани со облоги.

3. Функционална намена

Јасно дефинирајте ја главната цел: осветлување, моќност (на пр., контрола на моторот), дистрибуција на енергија, корекција на факторот на моќност (банка на кондензатор) или мерење. Дистрибутивните кутии за осветлување имаат мали оптоварувања и можат да се монтираат на ѕид; Кутиите за дистрибуција на електрична енергија имаат големи оптоварувања, често се на подот и често бараат единици за контрола на моторот.

4. Структурна форма

Изберете помеѓу фиксен тип (на пр., GGD, економичен) или тип на извлекување (на пр., GCK/GCS/MNS, лесно одржување, висока доверливост). Фиксниот тип е погоден за ситуации со дисперзирани оптоварувања, малку кола и ограничени буџети.

Типот на извлекување е погоден за ситуации со концентрирани оптоварувања, многу кола и високи барања за доверливост на напојувањето (на пр., центри за податоци, петрохемиска индустрија).

5. Електрични параметри

Потврдете го номиналниот напон, фреквенцијата и пресметаната струја на системот. Уште поважно, да се обезбеди усогласеност со барањата за динамичка и топлинска стабилност при услови на краток спој. Капацитетот на прекин на струјното коло мора да биде поголем од максималната струја на куса врска на местото на инсталација.  Усогласувањето на параметрите е основно за безбедно работење. Мора да се заснова на ригорозни пресметки, а не само на искуство или проценка.                6. Проект Природа

Дали е тоа нов градежен проект, проект за реновирање или проект за проширување на капацитетите?

За нова градба, дадете приоритет на висококвалитетни, високо доверливи нови производи. За реновирање/проширување, упатете се на постоечкиот тип на кабинет за полесна интеграција на системот.

7. Простор за инсталација

Измерете ја должината, ширината и висината на електричната просторија, особено ширината на работните патеки пред и зад кабинетите.

Достапноста на просторот директно ги ограничува димензиите и распоредот на кабинетот. На пример, ширината на задниот премин мора да ги исполнува барањата за одржување, а редовите на кабинети подолги од 6 метри бараат две излезни точки.

8. Одржување и управување  Имајте го предвид нивото на техничка вештина на оперативниот персонал и барањата за удобност за одржување.

Кабинетите за извлекување нудат добра заменливост на единиците; за време на одржувањето, неисправната единица може да се извлече за брзо да се врати напојувањето, но цената е поголема.

Вообичаени модели на прекинувачи и применливи сценарија

Откако ќе ги разбереме основните димензии, ајде да погледнеме неколку вообичаени типови нанисконапонски разводни уредина пазарот. Ова ќе ви помогне да ги усогласите вашите апстрактни барања со одредени производи.

Серија модел  Тип на структура  Основни карактеристики

Типични применливи сценарија

:-----------  :-----------------

GGD  Поправено Економично и практично, едноставно коло, но бара прекин на струја за одржување.

Индустриски и рударски претпријатија, градилишта со чувствителност на трошоците, помалку кола и ниски барања за континуитет на напојување.

GCK       Извлекување

Составен од единици на Центарот за контрола на моторот (MCC). Изолираните кола нудат добра безбедност и сигурност. Нуди добра вредност за парите.

Енергетски системи, индустриски и рударски претпријатија, високи згради кои бараат конверзија на енергија, дистрибуција и контрола на моторот. Во моментов е широко користен тип.

GCS       Извлекување

Подобрен дизајн заснован на GCK, флексибилна структура, добра заменливост на фиоките. Раните верзии имаа релативно пониски нивоа на заштита.  Дистрибутивни системи во големи електрани, петрохемиски капацитети итн., кои бараат високи нивоа на автоматизација и способност за интерфејс со компјутери.

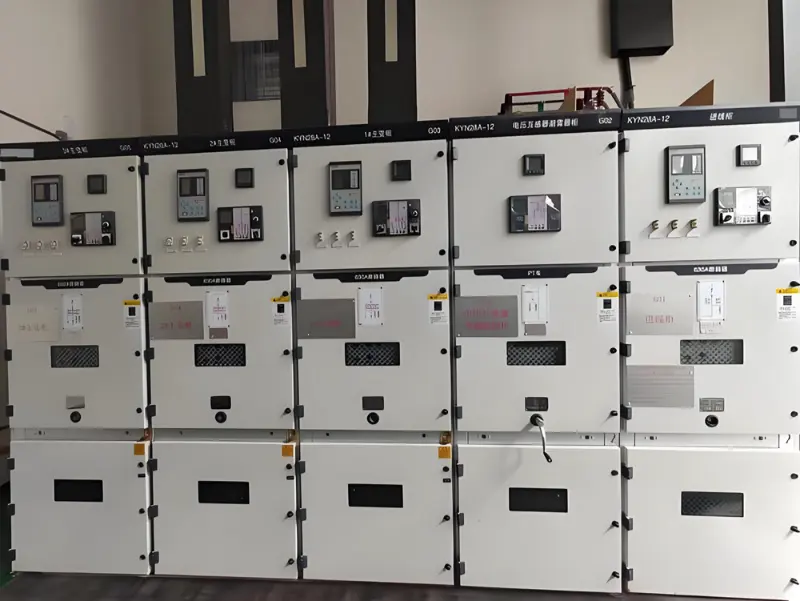

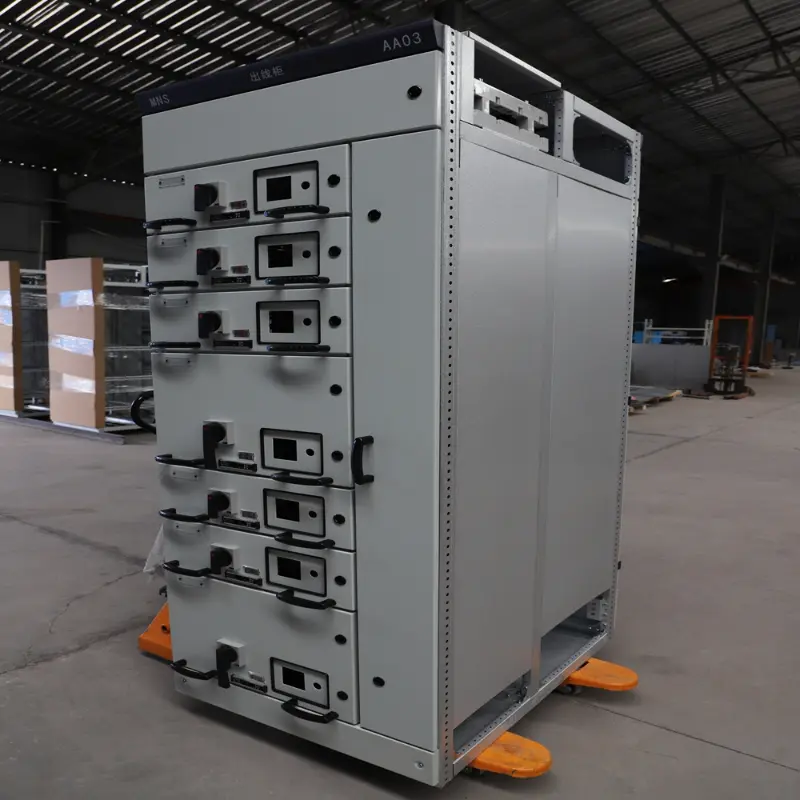

MNS       Извлекување

Компактен дизајн, модуларна структура, одлична изработка, високо ниво на заштита, супериорни перформанси, но релативно повисока цена (приближно двојно поголема од GCS).  Ситуации со екстремно високи барања за доверливост на напојувањето, безбедност и искористување на просторот, како што се големи центри за податоци, луксузни хотели и работилници за прецизно производство.

> Накратко, од GGD до MNS, може да се гледа како прогресија и во перформансите и во трошоците. За повеќето конвенционални проекти, GCK често е внимателен избор што ја балансира економичноста и доверливоста.
