Главна единица на прстен или трафостаница од типот кутија: што му е потребно на вашиот проект?

Во проектите за дистрибуција од 10-35 kV, главната единица на прстенот (RMU) и трафостаницата од типот на кутија често се споменуваат во истиот дизајн преглед. Бидејќи и двете се компактни и обете се фабрички, понекогаш се третираат како конкурентни опции. Тие не се. Одлуката се сведува на едно прашање за јазолот што го планирате: дали оваа точка треба да го намали напонот и да дистрибуира нисконапонска моќност или треба само да се префрли, пресецира и поврзува линиите?Жеџијанg Deyan Electric Co., Ltd. (DEYAN ELECTRIC), која ги произведува двете производни линии, ја поставува практичната граница подолу.

I. Две различни работни места

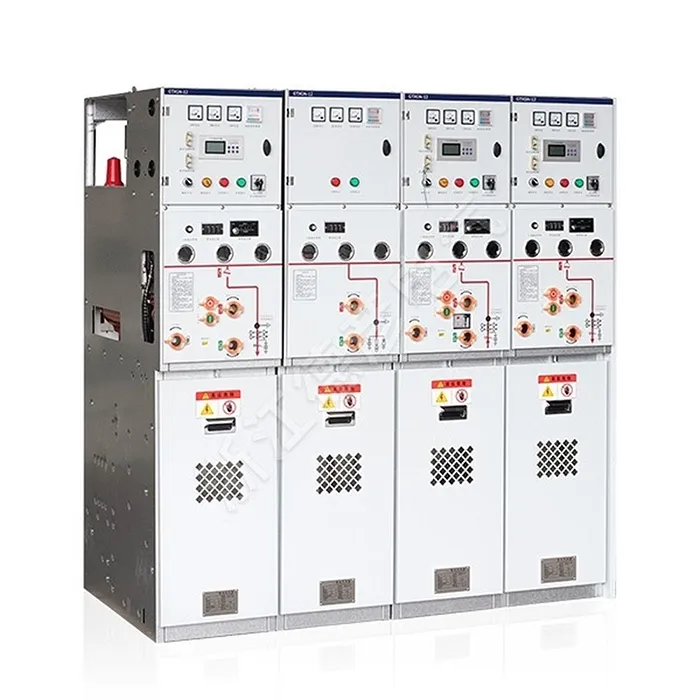

Прстенестата главна единица е метално затворена разводна опрема што се користи во среднонапонски прстенести мрежи од 10-24 kV. Неговите внатрешни компоненти се прекинувачи за оптоварување, прекинувачи за заземјување и осигурувачи. Врши префрлување, пресекување на линија, изолација на дефект и пренос на оптоварување, така што дефектот на еден дел од кабелот може да се прекине без да се прекине снабдувањето со остатокот од прстенот. Не го менува напонот.

Трафостаница од типот на кутија интегрира високонапонски прием на енергија, дистрибутивен трансформатор и нисконапонска дистрибуција на енергија - заедно со мерење и куќиште - во една целосно затворена, подвижна челична конструкција. Тој е фабрички монтажен, се испорачува како цел агрегат, а неговиот излез е нисконапонска моќност за крајните корисници.

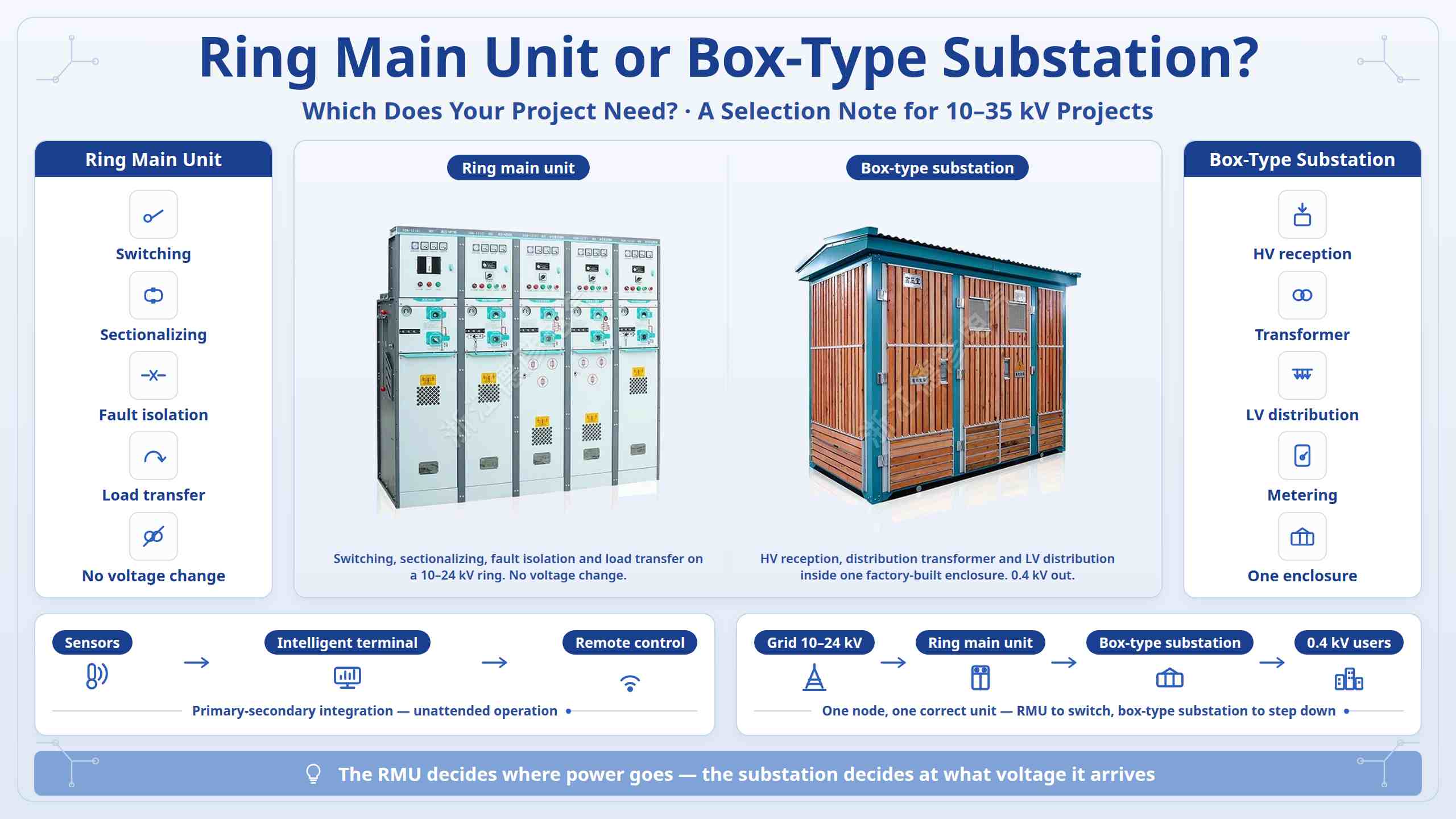

Во една линија: RMU одлучува каде оди моќта; трафостаница од типот на кутија одлучува на кој напон ќе пристигне и како ќе се дистрибуира.

II. Усогласување на моделот со вашето сценарио

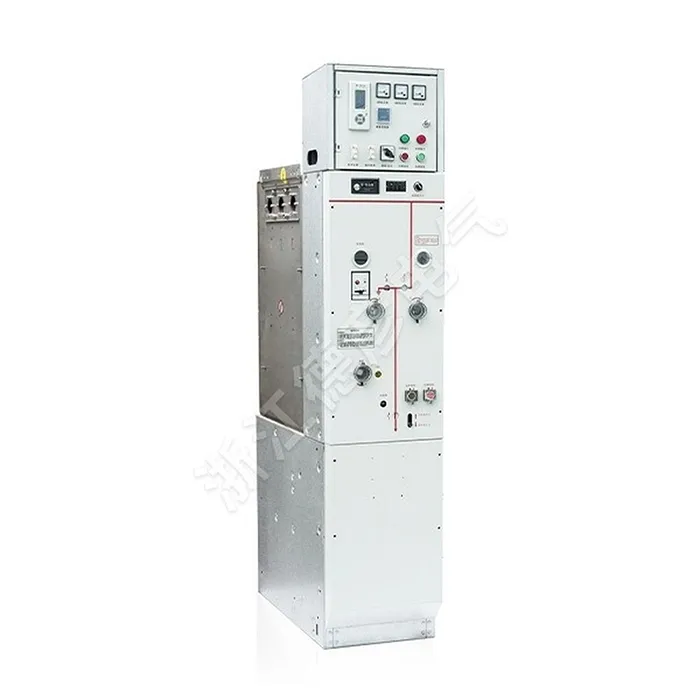

Реновирањето на урбаниот кабел со напојување со двојно напојување со прстен и без локално намалување не бара RMU. Точките на оптоварување на кои им е потребна излезна моќност од 0,4 kV - станбени простории, работилници, комерцијални зони, станици за полнење - повикуваат на трафостаница од типот кутија. Надворешните, тесни, влажни или правливи места се во корист на RMU изолирана со гас, чиј запечатен резервоар се спротивставува на кондензација, прашина и солена магла со многу помала проверка. Проектите за фотоволтаици, складирање и полнење ги користат и двете: трафостаниците за подигање и шкафовите поврзани со мрежа се справуваат со конверзија и поврзување со мрежата, додека RMU изолирани со гас се справуваат со собирање и префрлување во рамките на контролиран отпечаток.

III. Во повеќето проекти тие работат заедно

Внатре во многу трафостаници од типот на кутија, високонапонските влезни и излезни единици се самите главни прстенести единици со прекинувачи за прекин на оптоварувањето. RMU е преклопна компонента; трафостаницата е куќиште кое додава трансформација и нисконапонска дистрибуција околу неа. Затоа, границата е практична наместо конкурентна - ако јазолот само се префрлува и се пресекува, наведете RMU; ако мора да се повлече и дистрибуира, наведете трафостаница од типот на кутија; и ако и таа станица е дел од прстенестата мрежа, двете се специфицирани заедно. Сегашната мејнстрим насока за двете е примарно-секундарна интеграција: сензори и единици за следење во внатрешноста на кабинетот, усогласени со надворешен интелигентен дистрибутивен терминал, овозможувајќи прикачување на податоци во реално време, автоматска локација и изолација на дефектот, контрола на далечинско префрлување и работа без надзор.

IV. Што да се потврди пред да се потврди моделот

Прво утврдете дали мрежата е радијален или прстен со двојна моќност - само ова одредува дали е потребен RMU. Потоа проверете го номиналниот напон (10/24/35 kV), номиналната струја и струјата на прекин на краток спој со координирани поставки за заштита; услови на локацијата, вклучувајќи простор, влажност, прашина, солена магла и степен на заштита, со опрема отпорна на експлозија по GB 50058 каде што е потребно; и барања за оптоварување како што се капацитетот на трансформаторот, излезните кола и можното преместување. Измерете ја првата цена наспроти цената на животниот циклус: опремата изолирана со воздух одговара на суви затворени локации со посветен персонал за одржување, додека опремата изолирана со гас чини повеќе однапред, но го намалува одржувањето на местата на отворено или на местата што тешко се проверуваат.
