Што го прави главниот прекинувач со метален прстен со наизменична струја доверлив за модерна дистрибуција на енергија?

Главна разводна постројка со прстен затворена со наизменична струјае компактно решение за дистрибуција со среден напон дизајнирано да го подобри континуитетот на напојувањето, безбедноста при работа, изолацијата на дефекти и ефикасноста на инсталацијата. Со комбинирање на функциите за префрлување, заштита, изолација и заземјување во метална обвивка, оваа опрема е особено погодна за урбани дистрибутивни мрежи, индустриски објекти, комерцијални згради, инфраструктурни проекти и апликации за обновлива енергија. Овој водич ја објаснува неговата структура, принципот на работа, клучните технички параметри, безбедносните карактеристики, сценаријата за примена и практичните размислувања за избор на вистинската конфигурација.

Содржина

• 1. Разбирање на главната прекинувачка опрема со метален прстен за наизменична струја
• 2. Зошто е важно во среднонапонската дистрибуција?
• 3. Како е структуриран прекинувачот?
  • Преклопни и заштитни компоненти
  • Прегради за кабли и поврзување
  • Метално куќиште и безбедносен дизајн
• 4. Како функционира главниот систем на прстенот?
• 5. Кои технички параметри се најважни?
• 6. Клучни придобивки за проекти за дистрибуција на електрична енергија
• 7. Каде најчесто се користи?
• 8. Што треба да проверат купувачите пред да нарачаат?
• 9. Размислувања за инсталација, работа и одржување
• 10. Конфигурации изолирани со воздух и гас
• 11. Често поставувани прашања
• 12. Заклучок

1. Разбирање на главната прекинувачка опрема со метален прстен за наизменична струја

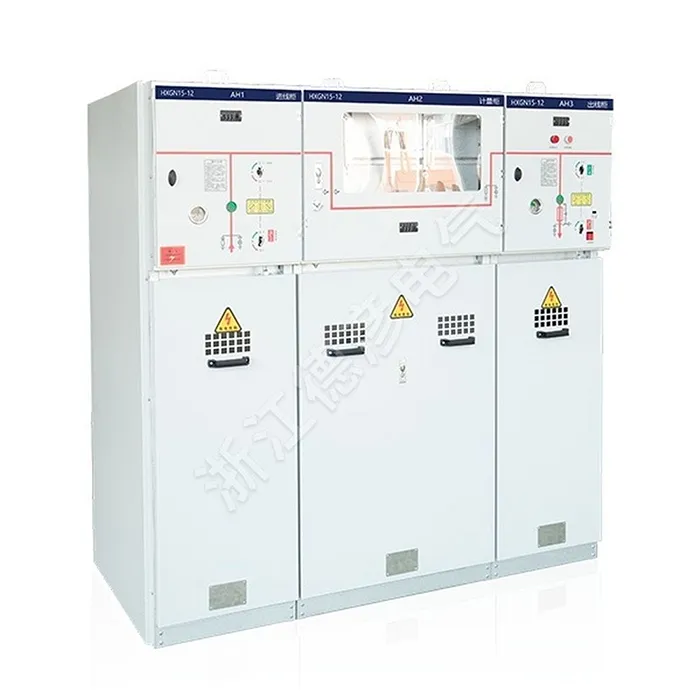

Главна разводна опрема за прстен со затворена наизменична струја е склоп на електрична дистрибуција со среден напон дизајниран да прима, дистрибуира, прекинува, изолира и штити електрична енергија во круг или радијална дистрибутивна мрежа. Ја поставува соодветната опрема за прекинување и заштита во заземјена метална обвивка, создавајќи компактно и организирано решение за апликации со среден напон.

Според IEC 62271-200, разводната и контролната опрема затворена со наизменична струја покрива опрема со номинален напон над 1 kV и до и вклучувајќи 52 kV. Прстените главни единици се една практична форма на оваа опрема и се широко поврзани со среднонапонските системи за дистрибуција на кабли.

Терминот „главен прстен“ го опишува уредувањето на мрежата, а не само самиот кабинет. Во типична прстенеста мрежа, моќноста може да достигне точка на дистрибуција од две насоки. Ако некој кабелски дел развие дефект, погодениот дел може да се изолира додека преостанатата мрежа продолжува да добива струја преку алтернативната рута.

За сопствениците на проекти, оваа архитектура се справува со еден од најважните предизвици на дистрибуцијата: одржување на електричната услуга додека ја контролира големината на опремата, сложеноста на работењето и безбедносните ризици.

2. Зошто е важно во среднонапонската дистрибуција?

Современите електроенергетски мрежи мора да се справат со зголемените оптоварувања додека одржуваат доверлива услуга. Индустриските постројки, комерцијалните комплекси, болниците, транспортните капацитети, центрите за податоци и инсталациите за обновлива енергија не можат секогаш да толерираат долги прекини на напојувањето.

Правилно дизајнираниот главен систем на прстенот обезбедува неколку предности:

• Континуитет на снабдување:Конфигурацијата на прстенот може да обезбеди алтернативна патека за напојување по изолиран дефект.
• Изолација на дефект:Операторите можат да го исклучат погодениот дел без непотребно исклучување на целата дистрибутивна мрежа.
• Компактна инсталација:Интегрираната преклопна опрема го намалува отпечатокот во споредба со некои конвенционални аранжмани.
• Оперативна безбедност:Металните куќишта, аранжманите за заземјување, бравите и укажувањето на положбата помагаат во намалувањето на оперативните ризици.
• Флексибилна конфигурација:Различни комбинации на прекинувачи за оптоварување, прекинувачи, осигурувачи, струјни трансформатори, напонски трансформатори и прекинувачи за заземјување може да се дизајнираат според барањата на проектот.

Овие карактеристики ја прават прстенестата главна разводна опрема особено вредна каде што просторот е ограничен, а континуитетот на електричната услуга е главен приоритет на дизајнот.

3. Како е структуриран прекинувачот?

Иако конфигурациите варираат во зависност од производителот и класата на напон, типично склоп на главната разводна опрема со прстен затворен со наизменична струја, обединува неколку функционални делови. Разбирањето на овие делови им помага на купувачите попрецизно да ги проценат техничките предлози.

Преклопни и заштитни компоненти

Преклопниот дел може да содржи прекинувачи за оптоварување, вакуумски прекинувачи, комбинации на прекинувачи со осигурувачи, раставувачи и прекинувачи за заземјување. Соодветниот распоред зависи од тоа дали опремата е првенствено наменета за префрлување на фидер, заштита на трансформаторот, прекин на дефект или комбинација од овие функции.

Прекинувачот за прекин на оптоварување е генерално наменет за префрлување на нормална струја на оптоварување, додека прекинувачот обезбедува посеопфатна способност за прекин на дефектот. Онаму каде што се користат осигурувачи, комбинацијата прекинувач-осигурувач може да обезбеди заштита на трансформаторот и фидерот во соодветен опсег на примена.

Поради оваа причина, купувачите никогаш не треба да го оценуваат кабинетот само според неговата номинална струја. Целосната филозофија за заштита мора да одговара на трансформаторот, фидерот, кабелот и системот за заштита нагоре/долуводно.

Прегради за кабли и поврзување

Преградата за кабли обезбедува интерфејс помеѓу разводната опрема и надворешната среднонапонска мрежа. Во зависност од дизајнот, може да содржи завршетоци на кабелот, прекинувачи за заземјување, струјни трансформатори, напонски трансформатори, компоненти за заштита од пренапони или други додатоци.

Од суштинско значење е правилната компатибилност на кабелот. Потребната големина на кабелот, типот на завршетокот, нивото на изолација, фазното растојание и методот на инсталација треба да се потврдат пред производството на опремата.

Метално куќиште и безбедносен дизајн

Металното куќиште ги одвојува напојуваните компоненти од околината и создава дефинирана механичка структура за внатрешната опрема. Правилната поделба, исто така, може да помогне да се ограничат последиците од внатрешните дефекти.

Механизмите за испреплетување се уште една важна карактеристика. Механичките или електричните преклопувања можат да помогнат да се спречат небезбедни работни секвенци, како што е затворање на прекинувачот за заземјување додека колото со напојување останува поврзано.

За инсталации со поголем ризик, внатрешната класификација на лакот и аранжманите за олеснување на притисокот треба да се земат предвид како дел од целокупниот безбедносен дизајн. Некои комерцијално достапни RMU системи ги специфицираат перформансите на внатрешниот лак според дефинираните услови за тестирање, демонстрирајќи зошто точната класификација треба да се потврди наместо да се претпоставува.

4. Како функционира главниот систем на прстенот?

Основниот принцип на работа е јасен. Неколку точки на дистрибуција се поврзани преку јамка среднонапонска мрежа. Секоја главна единица на прстенот контролира дел од мрежата и може да обезбеди поврзување со трансформатор или низводно оптоварување.

При нормална работа, мрежата може да работи со дефинирана отворена точка или друга конфигурација одобрена од комуналните услуги. Ако се појави дефект на кабелот, операторите или автоматскиот систем за заштита може да го идентификуваат и изолираат погодениот дел. Здравите делови од мрежата потоа можат да останат под напон од достапната патека за снабдување.

Овој распоред не значи дека секој прстен автоматски обезбедува непрекинато напојување. Вистинскиот континуитет зависи од дизајнот на мрежата, координацијата на заштитата, процедурите за префрлување, автоматизацијата, вишокот и барањата за работа на комуналните услуги.

Поради оваа причина, квалитетот на целокупната шема на дистрибуција е исто толку важен како и самата разводна опрема.

5. Кои технички параметри се најважни?

Изборот на опрема базирана само на напон и струја може да создаде сериозни проблеми со проектот. Комплетната техничка спецификација треба да ги земе предвид електричните, механичките, еколошките и безбедносните параметри.

IEC 62271-200 е особено релевантен затоа што ги утврдува барањата за разводна и контролна опрема затворена со наизменична струја во метал во рамките на неговиот специфициран опсег на напон. Други стандарди може да важат за поединечни компоненти, вклучувајќи високонапонски прекинувачи, прекинувачи, комбинации на прекинувачи-осигурувачи, раставувачи и прекинувачи за заземјување.

6. Клучни придобивки за проекти за дистрибуција на електрична енергија

Компактен отпечаток

Прстенестата главна разводна опрема е дизајнирана да комбинира неколку функции на дистрибуција во релативно компактен распоред. Ова е особено корисно во урбаните трафостаници, комерцијалните згради, индустриските постројки и инфраструктурните проекти каде што подната површина е скапа.

Подобрена оперативна флексибилност

Повеќекратните функции на префрлување им овозможуваат на операторите да ги изолираат избраните фидери, трансформатори или кабли во согласност со оперативниот план на мрежата. Ова може да ги поедностави процедурите за одржување и управување со дефекти.

Засилена заштита на персоналот

Металните куќишта, системите за заземјување, преклопувањата, преградата и соодветните класификации на перформансите на лакот можат да создадат повеќе слоеви на заштита. Сепак, овие карактеристики мора да бидат потврдени во однос на вистинската документација за тестирање на производот.

Намалена комплексност на дистрибуција

Правилно конфигуриран RMU може да интегрира префрлување на фидер и заштита на трансформаторот во стандардизиран пакет. Ова може да ги поедностави инженерството, транспортот, инсталацијата и пуштањето во работа во споредба со склопувањето на повеќе посебни компоненти.

Погоден за модерна инфраструктура

Истата основна архитектура може да поддржува конвенционална дистрибуција на комунални услуги, како и индустриски, комерцијални, обновливи извори на енергија, транспортни и други апликации со среден напон.

7. Каде најчесто се користи?

Главна централа со прстенести со наизменична струја затворена со метал е погодна за широк опсег на среднонапонски средини за дистрибуција.

• Урбана дистрибуција на електрична енергија:Компактни трафостаници и подземни кабелски мрежи.
• Индустриски капацитети:Фабрики, погони за преработка, магацини и производствени локации.
• Комерцијални објекти:Трговски центри, канцелариски комплекси, хотели и големи комерцијални случувања.
• Јавна инфраструктура:Аеродроми, железнички објекти, болници, тунели и општински проекти.
• Обновлива енергија:Системи за собирање и дистрибуција на соларна и ветерна енергија.
• Станбени објекти:Среднонапонска дистрибуција за големи заедници и станбени проекти.
• Трансформаторски трафостаници:Управување со влезните и излезните фидер и заштита на трансформаторот.

Комерцијалните и индустриските проекти често даваат приоритет на компактни димензии, сигурно префрлување, едноставно одржување и јасна координација за заштита. Проектите за обновлива енергија може да стават дополнителен акцент на далечинско работење, отпорност на животната средина, мониторинг и автоматизација.

8. Што треба да проверат купувачите пред да нарачаат?

Купувањето на среднонапонски разводни уреди е техничка одлука, а не едноставно споредба на цените. Пред да направат нарачка, проектните инженери и тимовите за набавки треба да подготват детален технички распоред.

1. Потврдете го напонот на системот.Потврдете ги барањата за номинален и максимален работен напон.
2. Пресметајте ја струјата на оптоварување.Не избирајте само номинална струја од табличката со име на трансформаторот без да ги земете предвид реалните работни услови.
3. Определете го нивото на краток спој.Оценките за краткотрајно и максимално издржување на разводната опрема треба да одговараат на пресметката на мрежната грешка.
4. Дефинирајте го методот на заштита.Определете дали проектот има потреба од прекинувачи за оптоварување, вакуумски прекинувачи, осигурувачи или комбинација.
5. Проверете ги барањата за кабел.Треба да се потврди типот на кабелот, завршницата, големината на проводникот и достапниот простор за инсталација.
6. Прегледајте ги барањата за испреплетување.Потврдете ја потребната оперативна секвенца и безбедносната логика.
7. Потврдете ги условите на животната средина.Размислете за температурата, надморската височина, влажноста, нивото на загадување, сеизмичките услови и околината за инсталација.
8. Побарајте тест документација.Побарајте применливи извештаи за тестирање на тип, записи за рутински тестови, сертификати, цртежи и технички листови со податоци.
9. Проверете го пристапот за одржување.Осигурајте се дека операторите можат безбедно да ја проверуваат, ракуваат, тестираат и одржуваат опремата.
10. Оценете го идното проширување.Ако може да бидат потребни дополнителни колибри, разговарајте за модуларноста и резервниот капацитет пред производството.

Јасна техничка спецификација на почетокот на проектот може значително да ги намали недоразбирањата за цитати, работата на редизајнирање, доцнењето на испораката и проблемите со пуштањето во работа.

9. Размислувања за инсталација, работа и одржување

Дури и добро дизајнираната разводна опрема бара правилна инсталација и работа. Инсталирањето треба да ги следи одобрените цртежи од производителот и важечките електрични прописи. Квалитетот на завршувањето на кабелот е особено важен бидејќи лошото завршување може да создаде локализиран електричен стрес, прегревање или дефект на изолацијата.

Пред да се напојува, проектните тимови треба да ја проверат механичката работа, електричните брави, континуитетот на заземјувањето, поврзувањата на кабелот, заштитните поставки, помошните кола, системите за индикации и другите релевантни функции.

Рутинското одржување треба да се заснова на упатствата на производителот и на вистинската работна околина. Интервалите на инспекцијата може да имаат потреба од прилагодување за силно загадени локации, висока влажност, често префрлување или тешки индустриски услови.

За интелигентни дистрибутивни системи, може да се разгледаат и опционалните функции за следење и далечинско управување. Овие функции може да ја подобрат оперативната видливост и да поддржат побрз одговор на ненормални услови кога се правилно интегрирани со контролната архитектура на локацијата.

10. Конфигурации изолирани со воздух и гас

Прстенестата главна разводна опрема може да се дизајнира околу различни технологии на изолација. Конфигурациите изолирани со воздух го користат воздухот како примарен изолационен медиум, додека дизајните изолирани со гас ги поставуваат критичните компоненти во затворена изолациона средина. Решенијата со цврста изолација се исто така достапни во некои асортиман на производи.

Најдобрата конфигурација зависи од околината на проектот, а не од универзалната „најдобра“ технологија. Купувачите треба да го проценат просторот, филозофијата за одржување, барањата за животната средина, размислувањата за животниот циклус, локалните регулативи и достапните докази за тестирање на производителот.

11. Често поставувани прашања

Што е главна централа со прстен затворена со наизменична струја?

Претставува склоп на разводни уреди со среден напон, затворен во метално куќиште и дизајниран првенствено за префрлување, изолација, заштита и дистрибуција во прстенести или радијални енергетски мрежи.

Кој опсег на напон најчесто се поврзува со прстенестата главна разводна опрема?

Многу комерцијални RMU производи се дизајнирани за среднонапонски мрежи како што се 11 kV, 12 kV или 24 kV системи, додека другите конфигурации можат да покриваат дополнителни класи на напон. Точниот рејтинг мора секогаш да се совпаѓа со проектната мрежа.

Дали главната единица на прстенот спречува прекини на струја?

Ниту една опрема не може да го елиминира секој прекин. Аранжманот на прстенот може, сепак, да го подобри континуитетот на снабдување со тоа што ќе дозволи да се изолира дефектниот дел додека здравите делови може да останат под напон преку алтернативна патека за снабдување.

Која е разликата помеѓу прекинувачот за оптоварување и прекинувачот?

Прекинувачот за оптоварување првенствено е наменет да ја префрли нормалната струја на оптоварување во рамките на неговата одредена способност. Прекинувачот е дизајниран да ги прекинува струите на дефектот, како и да врши нормални функции на префрлување во рамките на неговите номинални перформанси. Шемата за заштита треба да определи кој уред е соодветен.

Зошто е важен IEC 62271-200?

IEC 62271-200 ги специфицира барањата за наизменична струја затворена со метална разводна опрема и контролна опрема за номинални напони над 1 kV и до и вклучувајќи 52 kV. Обезбедува важна референца за проценка на конструкцијата, тестирањето и перформансите на применливата опрема.

Дали прстенестата главна разводна опрема може да се користи на отворено?

Да, надворешните верзии може да се дизајнираат со соодветна заштита на куќиштето и отпорност на околината. Сепак, инсталацијата на отворено бара посебно разгледување на влага, температура, прашина, корозија, сончева изложеност и услови на локацијата.

Кои документи треба да ги побара купувачот од производителот?

Во зависност од проектот, корисната документација може да вклучува технички лист со податоци, дијаграм со една линија, цртеж на општ распоред, дијаграм за поврзување, документација за тестирање на тип, записи за рутински тестови, прирачник за инсталација, прирачник за работа и применливи сертификати.

Како може да се избере точниот прстенест главен разводен уред?

Започнете со мрежниот напон, континуирана струја, ниво на дефект, филозофија за заштита, конфигурација на кабел, барања за изолација, услови на животната средина, простор за инсталација, безбедносни барања и применливи стандарди. Овие параметри потоа треба да се усогласат со конфигурацијата на тестираниот производ од производителот.

12. Заклучок

Главниот разводен прстен со метален AC игра важна улога во модерната среднонапонска дистрибуција бидејќи комбинира компактна конструкција, контролирано префрлување, изолација на дефекти, заземјување и функции за заштита во интегрирано склопување. Неговата вредност е особено очигледна во мрежи каде што се важни континуитетот на снабдување, ограничениот простор за инсталација, безбедноста во работењето и поедноставената архитектура на дистрибуција.

За инженерите и тимовите за набавки, најсигурен пристап е да се избере опрема според целосниот електричен систем наместо да се фокусира на една спецификација како што е номиналната струја или големината на кабинетот. Нивото на напон, струјата на дефектот, координацијата на изолацијата, стратегијата за заштита, еколошките услови, перформансите на внатрешниот лак, распоредот на кабелот, испреплетувањето, тестирањето и идното проширување треба да се разгледаат заедно.
