Инвертер за машина за цртање жица

Deyan Electric е професионален индустриски снабдувач со електрична енергија, кој обезбедува сигурни решенија и добра ценовна предност, покривајќи ги европските и американските пазари. Неговиот LNC860L инвертер за машина за цртање жица има напредна контрола на напнатоста и стабилен квалитет. Погоден за големо купување, одговара на индустријата за жици и кабли, обезбедувајќи стабилна работа.

Испрати барање

Опис на производот

LNC860L серијата конвертори на фреквенција посветени на машините за цртање на жица не само што ги поседуваат сите карактеристики со високи перформанси на 8605-векторските конвертори на фреквенција, туку можат да постигнат и контрола на напнатоста на затворена јамка и контрола на напнатоста на отворена јамка, исполнувајќи различни барања за намотување и одмотување. Има вграден математички модел за контрола на намотување и потпори автоматско пресметување на дијаметарот на ролната. Може да се користи широко во индустрии како што се жица и кабли, обработка на метална фолија, ликвидација, цртање на метална жица и цртање на пластична жица. Овој инвертер за машина за цртање жици е стандарден - опремен со функција за комуникација 485, а единицата за сопирање е стандардна - опремена за моќност од 22 kW и пониска. Опсег на моќност:0,75kW-400kW-380V.

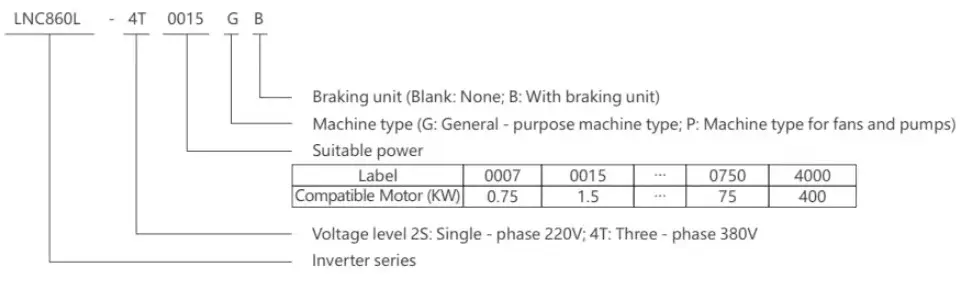

Значењето на моделот

LNC860L Inverter for Wire-Drawing Machine

Карактеристики на производот

▲Векторска контрола со високи перформанси, голем вртежен момент со ниска фреквенција и стабилен излез

▲ Поддржува различни енкодери: ABZ инкрементален, U инкрементален и резолутор

▲ Широк влез на напон, автоматско регулирање на излезен напон (AR), без исклучување при моментално губење на енергија, со посилна приспособливост

▲Поддржува контрола на затегнатоста на затворена јамка и контрола на затегнатоста на отворена јамка

▲Вграден - во математички модел за контрола на намотување на затегнатоста, поддржува автоматско пресметување на дијаметарот на ролната

▲Непречено стартување, стабилна работа и постојана напнатост

▲Автоматска жица - детекција на прекин, автоматска компензација на инерција

▲Комбинацијата на системот за намотување и одмотување, може да ја сподели DC автобусот, заштедувајќи електрична енергија

▲Вграден - напреден PID алгоритам, со брз одговор, силна приспособливост и лесно дебагирање

▲16 - контрола на брзината на чекори, едноставното PLC реализира повеќефункционална логичка контрола како што се тајминг, константа - брзина и насока - поставување

▲Вградениот комуникациски интерфејс RS485 поддржува протокол за Modbus

▲ Повеќе заштитни функции: пренапон, прекумерна струја, преоптоварување, прегревање итн.

Инструкции за таблички со имиња

МОДЕЛ:	LNC860L-4T0037GB/4T0055PB
МОЌНОСТ:	3,7KW 9A/5,5KW 13A
ВЛЕЗ:	3PH AC380V 50HZ/60HZ
ИЗЛЕЗ:	3PH ACOV-380V OHZ-400HZ
С.Н:	Баркод

Список на типови машини

Модел на конвертор на фреквенција	Капацитет на моќност (kVA)	Влезна струја (A)	Излезна струја (A)	Применлив мотор (KW)
Еднофазно напојување:220V±15%,50/60Hz
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
Трифазно напојување:380V±15%,50/60Hz
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

Технички спецификации

Ставка		Спецификација
Контролни карактеристики	Излезна фреквенција	0-500 Hz
	Фреквенција на носител	0,8kHz~12kHz Носачката фреквенција може автоматски да се прилагоди според карактеристиките на оптоварувањето
	Резолуција на излезна фреквенција	0,01 Hz
	Контролен режим	Векторска контрола со отворен циклус (SVC) V/F контрола Контрола со вектор со затворена јамка (FVC)
	Карактеристики на вртежниот момент	Со компензација на вртежен момент и компензација на лизгање, почетниот вртежен момент може да достигне 150% на 0,5 Hz
	Точност за контрола на вртежниот момент	±5% (FVC)
	Критериум за акција за спречување на штанд	Поставете како процент од номиналната струја, во опсег од 20% до 250%
	Опсег на регулирање на брзината	1:100(SVC) 1:1000(FVC)
	Точност за стабилизација на брзината	±0,5%(SVC) ±0,02%(FVC)
	Капацитет за преоптоварување	150% од номиналната излезна струја за една минута
	V/F крива	Четири режими: линеарна;повеќеточка;целосно V/fсепарација;нецелосно раздвојување V/f
	Крива на забрзување и забавување	Линеарни или режими на забрзување и забавување на кривата S; четири времиња на забрзување и забавување; временски опсег на забрзување и забавување 0,1-6500,0 секунди
	DC сопирање	DC фреквенција на сопирање:0,00Hz~максимална фреквенција.Време на сопирање:0,0s-60,0s, моментална вредност на дејството на сопирање:0,0%~100,0%
	Контрола на џогирање	Опсег на фреквенција на џогирање: 0,00 Hz~ максимална фреквенција, забрзување на џогирање и време на забавување 0,1 с до 6500,0 секунди
	Едноставно PLC, работа со повеќе чекори со брзина	Може да се постигне работа со брзина до 16 чекори преку вградениот PLC или контролните терминали
	Вграден PID	Лесно може да го реализира системот за контрола на затворена јамка за контрола на процесот
	Автоматско регулирање на напонот (AVR)	Кога се менува напонот на мрежата, тој автоматски може да одржува постојан излезен напон
	Функција за брзо ограничување на струјата	Минимизирајте ги дефектите со прекумерна струја во најголема мера и заштитете ја нормалната работа на фреквентниот конвертор
Работни карактеристики	Оперативен команден канал	Три канали: дадени од оперативниот панел, дадени од контролните терминали, дадени од сериската порта за комуникација. Може да се префрли на различни начини
	Извор на фреквенција	Десет извори на фреквенција: дадени со копчето на панелот, дадени од оперативниот панел, дадени со аналоген напон, дадени со аналогна струја, дадени со RS485 комуникација, што може да се префрли на различни начини
	Помошен извор на фреквенција	Десет извори на помошни фреквенции. Може флексибилно да постигне дотерување на помошната фреквенција и синтеза на фреквенција
	Влезни терминали	Шест дигитални влезни терминали, од кои еден може да се користи како импулсен влез со голема брзина. Два аналогни влезни канали, Al1:влезен опсег0~+10V,Al2:влезен опсег0~+10V/0-20mA
	Излезни терминали	Еден излезен терминал со импулс со голема брзина, што емитува сигнали со квадратни бранови од OkHz~50kHz, што може да го реализира излезот на физичките големини како што се зададената фреквенција и излезната фреквенција Еден дигитален излезен терминал Еден излезен терминал на реле Два аналогни излезни терминали: OV~10V/0-20mA, што може да ја означи брзината на струја/излезната фреквенција/излезна фреквенција/излезна фреквенција факторски сигнали
	Заштитна функција	Откривање на краток спој на моторот при вклучување и излезна заштита од фазна загуба, заштита од прекумерна струја, заштита од пренапон, заштита од под напон, заштита од преоптоварување со заштита од топлина итн.
Ејронмент	Место за апликација	Во затворени простории, не директно изложени на сончева светлина, без прашина, корозивни гасови, запаливи гасови, магла за масло, водена пареа, капе вода или сол итн.
	Висина	Помалку од 1000м
	Влажност на околината	-10℃~+40℃ (Кога температурата на околината е помеѓу 40℃~50℃, потребна е операција за намалување)
	Влажност	Помалку од 95% RH, без кондензација на капки вода
	Вибрации	Помалку од 5,9 m/s² (0,6 g)
	Температура на складирање	-20℃~+60℃

LNC860L Inverter for Wire-Drawing Machine
