Синхрон инвертер со постојан магнет

Дејан Електрик е професионален добавувач на индустриски електрани со интегрирано истражување и развој, производство и услуга, со добра предност во цената и широка покриеност на европските и американските пазари. Неговиот синхрон инвертер со постојан магнет LNC860E има напредна векторска контрола и стабилен квалитет. Погоден за купување на големо, тој служи за највисоки сценарија како ЦНЦ центри, обезбедувајќи прецизна и сигурна регулација на брзината на моторот.

Испрати барање

Опис на производот

Синхрони инвертори со постојан магнет од серијата LNC860E се векторски фреквентни конвертори со општа намена со високи перформанси, кои главно се користат за контрола и прилагодување на брзината и вртежниот момент на трифазните синхрони мотори со наизменична струја. Користи 32 - битен DSP чип и има вградени алгоритми за контрола на јадрото, како што се векторска контрола со затворена јамка, векторска контрола со отворен циклус и контрола на вртежниот момент, што овозможува контрола на погонот на синхрони мотори со постојани магнети со повисоки перформанси и поголема прецизност. Обезбедува висок вртежен момент при мали брзини, има добри динамички карактеристики, исклучително силен капацитет за преоптоварување и поддржува различни PG картички. И покрај тоа што ја подобрува доверливоста на производот и еколошката приспособливост, тој исто така го зајакнува дизајнот за употребливост на клиентите и индустриска специјализација. текстилна опрема. Овој синхрон инвертер со постојан магнет стандардно доаѓа со комуникациска функција 485, а моќноста од 22 kW и помала е стандардна со единица за сопирање. Опсег на моќност: 0,75kW~400kW-380V.

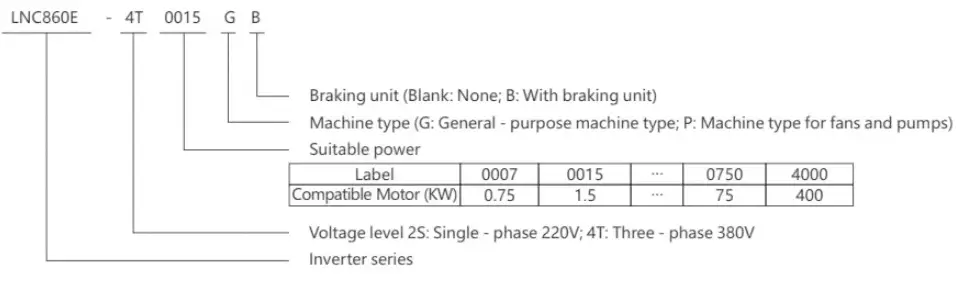

Значењето на моделот

LNC860E Permanent Magnet Synchronous Inverter

Карактеристики на производот

▲Векторска контрола со отворена и затворена јамка за трајни синхрони мотори со магнет Поддржува различни енкодери: ABZ инкрементален, UVW инкрементален и разрешувач
▲ Влез со широк напон, автоматско регулирање на излезен напон (AVR), непрекината работа при моментално губење на енергија, со посилна приспособливост
▲ Поддржува различни методи за поставување на фреквенција: дигитално поставување, аналогно поставување на количина, поставка PID, поставка за комуникација RS485
▲Непречено стартување и стабилно работење, со функција за следење на брзината
▲Може да ја сподели DC автобусот за да заштеди енергија
▲ Низок шум и силна способност против пречки
▲ Силен капацитет за преоптоварување, 150% од номиналниот вртежен момент може да работи 60 секунди
▲ Вграден - напреден PID алгоритам, со брз одговор, силна приспособливост и лесно дебагирање
▲16 - контрола на брзината на чекори, едноставен PLC за постигнување на повеќефункционална логичка контрола, како што се тајминг, постојана брзина и контрола на насочување
▲Повеќе заштитни функции: пренапон, прекумерна струја, преоптоварување, прегревање итн.
▲Поддржува приказ на LCD панел и работа на кинески и англиски јазик Поддржува комуникација Profibus - DP и MODBUS
▲ Структурно прифаќа независен дизајн на воздушни канали, вентилаторот може слободно да се расклопува, со добри перформанси за дисипација на топлина

Инструкции за таблички со имиња

МОДЕЛ:	LNC860E-4T0040GB/4T0055PB
МОЌНОСТ:	4KW9A/5,5K
ВЛЕЗ:	3PH AC380V 50HZ/60HZ
ИЗЛЕЗ:	3PH AC0V-380V 0HZ-400HZ
С.Н:	Баркод

Технички спецификации

Ставка		Спецификација
Контролни карактеристики	Излезна фреквенција	0-500 Hz
	Фреквенција на носител	0,8kHz~12kHz. Фреквенцијата на носачот може автоматски да се прилагоди според карактеристиките на оптоварувањето
	Резолуција на излезна фреквенција	0,01 Hz
	Контролен режим	Векторска контрола со отворен циклус (SVC) V/F контрола Векторска контрола со затворена јамка (FVC)
	Карактеристики на вртежниот момент	Со компензација на вртежниот момент и компензација на лизгање, почетниот вртежен момент може да достигне 150% на 0,25Hz (SVC)
	Точност за контрола на вртежниот момент	±5% (FVC)
	Критериум за акција за спречување на штанд	Поставете како процент од номиналната струја, во опсег од 20% до 250%
	Опсег на регулирање на брзината	1:100(SVC) 1:1000(FVC)
	Точност за стабилизација на брзината	±0,5%(SVC) ±0,02%(FVC)
	Капацитет за преоптоварување	150% од номиналната излезна струја за една минута
	V/F крива	Четири режими: линеарна; повеќе точки целосно V/f сепарација; нецелосно V/fразделување
	Крива на забрзување и забавување	Линеарни или режими на забрзување и забавување на кривата S; четири времиња на забрзување и забавување; временски опсег на забрзување и забавување 0,1-6500,0 секунди
	DC сопирање	DC фреквенција на сопирање.0,00Hz～максимална фреквенција.Време на сопирање:0,0s~36,0s, моментална вредност на дејството на сопирање:0,0%～100,0%
	Контрола на џогирање	Фреквентен опсег на џогирање: 0,00 Hz - максимална фреквенција, време на забрзување и забавување на џогирање 0,1 с до 6500,0 секунди
	Едноставно PLC, работа со повеќе чекори со брзина	Работата со брзина до 16 чекори може да се постигне преку вградениот PLC или контролните терминали
	Вграден PID	Лесно може да го реализира системот за контрола на затворена јамка за контрола на процесот
	Автоматско регулирање на напонот (AVR)	Кога се менува напонот на мрежата, тој автоматски може да одржува постојан излезен напон
	Функција за брзо ограничување на струјата	Минимизирајте ги дефектите со прекумерна струја во најголема мера и заштитете ја нормалната работа на фреквентниот конвертор
Работни карактеристики	Оперативен команден канал	Три канали: дадени од оперативниот панел, дадени од контролните терминали, дадени од сериската порта за комуникација. Може да се префрли на различни начини
	Извор на фреквенција	Десет извори на фреквенција: дадени со копчето на панелот, дадени од оперативниот панел, дадени со аналоген напон, дадени со аналогна струја, дадени со RS485 комуникација, што може да се префрли на различни начини
	Помошен извор на фреквенција	Десет извори на помошни фреквенции. Може флексибилно да постигне дотерување на помошната фреквенција и синтеза на фреквенција
	nput терминали	Шест дигитални влезни терминали, од кои еден може да се користи како пулсен влез со голема брзина. Два аналогни влезни канали, Al1:влезен опсег0~+10V,Al2:влезен опсег0~+10V/0-20mA
	Излезни терминали	Еден брз импулсен излезен терминал, способен да емитува сигнал со квадратни бранови од OkHz~50kHz,кој може да го реализира излезот на физичките големини како што се поставената фреквенција и излезната фреквенција.Може да се избере како тип на отворено одвод Еден дигитален излезен терминал Еден излезен терминал за реле Два аналогни излезни терминали V, OV2~10 сигнали за фреквенција/ струја/напон/фреквенција/брзина на ротација/фактор на моќност
Операција на дисплеј и тастатура	LED дисплеј	Опремен е со 8 функционални копчиња, 5-цифрена 7-сегментна LED диода и 5 статусни LED индикатори кои можат да вршат ротација напред, обратна ротација, ресетирање, стоп, бутване, како и поставување параметри и прикажување
Операција на дисплеј и тастатура	Заштитна функција	Откривање на краток спој на моторот при вклучување, заштита од фазно губење на влез и излез, заштита од прекумерна струја, заштита од прекумерно возење, заштита од под напон, заштита од преоптоварување со заштита од прегревање итн.
Животна средина	Место за апликација	Во затворени простории, не директно изложени на сончева светлина, без прашина, корозивни гасови, запаливи гасови, магла за масло, водена пареа, капе вода или сол итн.
	Висина	Помалку од 1000м
	Влажност на околината	-10℃~+40℃ (Кога температурата на околината е помеѓу 40℃~50℃, потребна е операција за намалување)
	Влажност	Помалку од 95% RH, без кондензација на капки вода
	Вибрации	Помалку од 5,9 m/s² (0,6 g)
	Температура на складирање	-20℃~+60℃

LNC860E Permanent Magnet Synchronous Inverter
