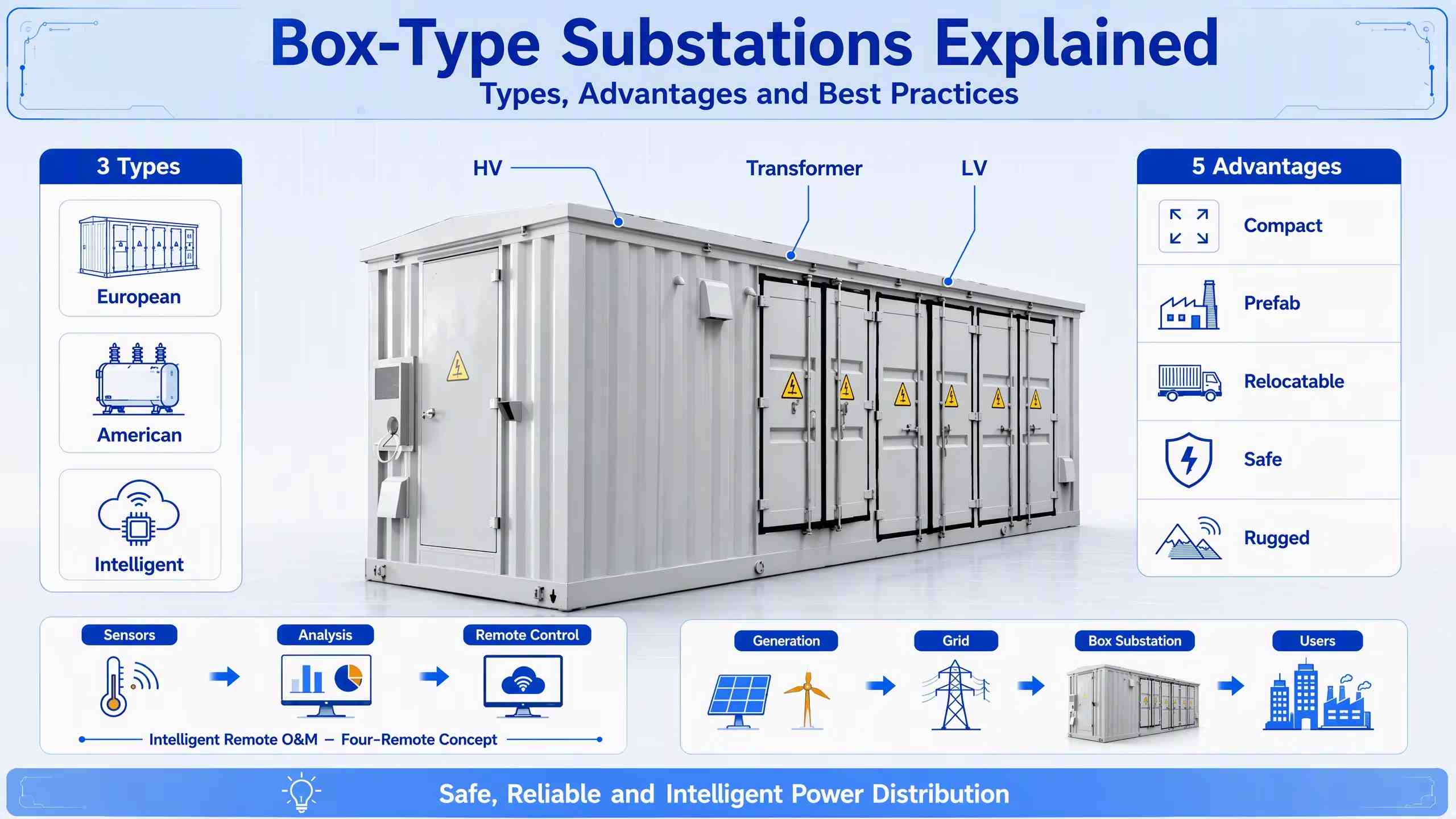

Трафостаници од типот кутија објаснето: Видови, предности и најдобри практики

Трафостаници од типот на кутија(монтажни трафостаници) интегрираат високонапонски прекинувачи, трансформатори и нисконапонски дистрибутивни панели во целосно затворен метален кабинет. Монтажни во фабрики, тие можат да се стават во функција само преку интегрално подигање и жици на лице место. Пофалувајќи се со кратки градежни циклуси, мала окупација на земјиште и интегрална можност за преместување, тие станаа главната алтернатива на традиционалните трафостаници за нискоградба во системи за дистрибуција на електрична енергија од 10--35 kV.

I. Три главни структурни типови

1. Трафостаница Бокс во европски стил (комбиниран тип)
Усвојувајќи преградена структура со независни одвоени комори за високонапонски, трансформаторски и нисконапонски делови, поддржува трансформатори потопени во масло или сув тип (50--2500 kVA). Овозможува проширливи конфигурации, вклучувајќи компензација на реактивна моќност, мерење и префрлување со двојно напојување. Како најраспространет тип, одговара на општински проекти, станбени заедници и индустриски и комерцијални објекти.

2. Кутија трафостаница во американски стил (префабрикуван интегриран тип)
Се одликува со заедничка структура на резервоарот каде што прекинувачите за оптоварување, осигурувачите и јадрото на трансформаторот се сместени во еден резервоар исполнет со масло. Со ултра компактен отпечаток, одговара на места со ограничен простор, како што се улично осветлување, зелени појаси и привремени градежни напојувања. Ограничен со дизајнот на заеднички резервоар, тој може да прифаќа само трансформатори потопени во масло и не се препорачува за локации со строги стандарди за заштита од пожар.

3. Интелигентна Бокс Трафостаница
Развиен врз основа на кутиски трафостаници во европски или американски стил, тој е опремен со модули вклучувајќи DTU/FTU единици, сензори за температура и влажност, мерни уреди и индикатори за дефекти. Ги реализира четирите функции на далечинскиот управувач (мерење на далечина, далечинско сигнализирање, далечински управувач и далечинско регулирање) како и далечинско управување и одржување без надзор. Тоа е функционално надградена варијанта наместо независна структурна категорија.

II. Основни предности и сценарија за примена

Пет основни предности

● Окупација на земјиштее само 1/3 до 1/5 од онаа на традиционалните трафостаници;
● Фабричка префабрикагарантира постојан квалитет на склопување;
● Флексибилна конфигурацијаи интегрална преместливост;
● Целосни заштитни функциивклучувајќи преклопи со пет превентива, вентилација со контролирана температура и системи за одвлажнување против кондензација;
● Шкафовиможе да се изработи од челична плоча, нерѓосувачки челик или алуминиумска легура, приспособувајќи се на сурови средини како крајбрежна магла со висока сол, голема надморска височина и студени ладни области.

Типични сценарија за примена

Урбана и рурална дистрибуција на електрична енергија, општинско осветлување на патиштата, индустриски и комерцијални паркови, ново приклучување на енергетската мрежа, привремено напојување, реновирање на руралната електрична мрежа и транспортна инфраструктура.

III. Клучни точки за избор и ракување и одржување

Пет суштински фактори за избор на тип

1. Капацитет на натпреварсо пресметано оптоварување и резерва 15%--25% маржа за идно проширување на капацитетот;
2. Проверете ги условите на животната срединавклучувајќи ги барањата за температура на околината, надморска височина, класа на загадување и сеизмичка отпорност;
3. Изберете трансформаториспоред структурниот тип: трансформаторите од сув тип се опционални за единиците во европски стил за да ги задоволат стандардите за заштита од пожари; S13 или повисоки трансформатори со енергетска ефикасност се приоритетни за проекти за заштеда на енергија;
4. Планирајте ги режимите на дојдовни/излезни жици, излезни кола, двојно напојување, компензација на реактивна моќност и конфигурации за мерење;
5. Определете го степенот на интелигентна конфигурацијаврз основа на режимите на работа и одржување и буџетот на проектот.

Пет критични приоритети за работа и одржување

1. Визуелна еколошка инспекција:проверете ја корозијата на кабинетот, населувањето на темелите, акумулацијата на вода и блокираните одводни дупки;
2. Проверете ја контролата на температурата, вентилацијатаи системи против кондензација;
3. Прицврстете ги сите електрични приклучоци;редовно спроведувајте тестови за изолација, тестови на напонски отпорни на фреквенција на моќност и тестови за отпорност на заземјување (отпорност на заземјувањето ≤ 4 Ω);
4. Одржување на телото на трансформаторот:за трансформатори потопени во масло, проверете ги нивоата на маслото и истекувањето и правете редовна анализа на примероците од маслото; за трансформатори од сув тип, отстранете ја акумулираната прашина и проверете ги пукнатините за леење;
5. Потврдете ги податоците од интелигентните терминали,тестирање на функциите за аларм и калибрирање на вредностите за поставки за заштита.

Заклучок

За избор на опрема, акцентот треба да се стави на усогласувањето на оптоварувањето, верификацијата на животната средина, изборот на типот на структурата, планирањето на проширување и интелигентната конфигурација. Ќе се воспостави стандардизиран систем за работа и одржување што го покрива изгледот на кабинетот, системите за контрола на температурата, електричните приклучоци, телата на трансформаторот и интелигентните терминали за да се обезбеди долгорочно безбедно и стабилно работење на опремата.
